仿制GY2*40-2B型前级放大器

文章摘要： 前级放大器在音响系统中的重要性已成为发烧友的共识，电子管前级放大器屏压高、电流小，在担任前级工作时，总是工作在线性区域内，因此失真度低、频率特性好、声底通透、音色甜美，成为不少发烧友梦寐以求的器材，特别是与现代高科技数码音源CD、DVD配合后，能消除令人难以容忍的数码声，细节更加丰富，音色也更加通透细腻，质感丰满厚实。一．电路选型 仿制前级放大器，当然要选择公认靓声的名胆前级，性能优异的电子管前级如Marantz-7、McIntosh C-22、Jadis、Matiss等，其地位可称得上至高无上，受到发烧友的广泛推崇。笔者出于爱好，也曾予以打制，其音色各有特色，自我感觉良好。但

仿制GY2*40-2B型前级放大器,标签：电子制作网,http://www.88dzw.com

    前级放大器在音响系统中的重要性已成为发烧友的共识，电子管前级放大器屏压高、电流小，在担任前级工作时，总是工作在线性区域内，因此失真度低、频率特性好、声底通透、音色甜美，成为不少发烧友梦寐以求的器材，特别是与现代高科技数码音源CD、DVD配合后，能消除令人难以容忍的数码声，细节更加丰富，音色也更加通透细腻，质感丰满厚实。

一．电路选型
    仿制前级放大器，当然要选择公认靓声的名胆前级，性能优异的电子管前级如Marantz-7、McIntosh C-22、Jadis、Matiss等，其地位可称得上至高无上，受到发烧友的广泛推崇。笔者出于爱好，也曾予以打制，其音色各有特色，自我感觉良好。但是，由于年代久远名胆难寻。纵然有售价格也十分惊人，电子元件也发生了很大的变化，加上听音环境、系统搭配等差异，仿制品能否重现这些古典美人的风姿无法比较对照。
    纵观中外的胆机，既不要妄自菲薄，更不能妄自尊大，不但要看到今天的胆机，还要了解昨天的胆机，才能科学地评价它、借鉴它。不可否认，国产胆机与世界发达国家的胆机相比还有一定差距，但月缺总有月圆时，莺啼初试之日，熊猫2900冲出亚洲，登上世界舞台，展现出中国音响之希望。20世纪的电影还音设备中，电影院多采用电子管扩音机，而且是前后级分体结构，前级放大器就挂在放映窗口的墙上，将放大的音频信号电压，经过一条7m的五芯电缆送至功率放大器驱动音箱扩音。音源是电影拷贝采用光学录音，经光电转换元件光电管还音，后来逐步改成硅光电池还音，放映前后播放音乐。用电唱机播放LP黑胶木唱片或塑料薄膜唱片、话筒扩音。它们全都是单声道的器材。虽然是单声道，电影还音对白清晰自然，音乐悦耳动听，动态范围很大，小到蚊虫飞鸣、窃窃私语，大到山崩地裂、雷霆万钧，声场之宏大，定位之准确，令观众身临其境、目瞪口果、如痴如醉。可以说电影扩音机便是我国早期的高保真胆机。有很多机型如603A、FK-40W、GY2*40-1A型、2B型至今仍非常前卫，仍不失Hi-Fi水准事有所至。而功不若拙”。于是笔者非常心慕，追寻出GY2*40-2B型电子管扩音前级电路图，打造一台适合现代音源的胆前级。映入眼帘的电路十分简洁，所用的电子管全都是国产管6N1，6N1是一只中μ双三极管，μ=35，它具有R低、动态线性宽、频率特性好、噪声低等诸多优点，能承受较强信号输入，并能给出足够的输出，既可用于电压放大，又能用于倒相推动，在20世纪六七十年代可谓名噪一时，是各种Hi-Fi放大器的首选管。由于长期大批量生产，产品质量可靠，性价比超群。笔者再也不为选胆而困扰了，现在有经典的电路作支柱，又有优质的电子管做后盾，完全可以静下心来，聚精会神搞制作，一心一意谋靓声。

二．原理简介

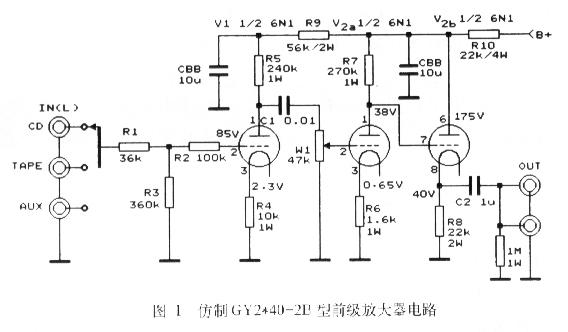

    前级放大器电路如图1所示，左右声道完全相同。它由两级电压放大加阴极输出器组成，V1为第一级电压放大。现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

    V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。采用直接耦合的V2a与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
    V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
