通用电子定时控制器
[09-13 21:17:56] 来源:http://www.88dzw.com 电子制作 阅读:8134次
文章摘要:图1-1的通用定时器可以一次定时5分钟-18小时;循环定时从5分种-20小时;定时开启和定时关闭的总时间和为18小时。控制功率为500W以下,本电路耗电功率小于1W。时基电路NE555和C3、W、R1、R2构成时基脉冲发生电路。调节W可使脉冲周期从5分种 -2小时之间变化。R2起延长脉冲周期的作用。不用R2脉冲周期最长是1小时。计数器CD4017和D2-D10、K1-K10等组成延时倍增电路。该电路将脉冲周期总共延长10倍。K1-K10控制倍增倍数,与NE555输出脉冲周期呈积数关系。BG和双向可控硅构成交流电源控制电路。BG基极高电平时导通,SCR被触发导通,受控电路工作。BG基极低电平时截

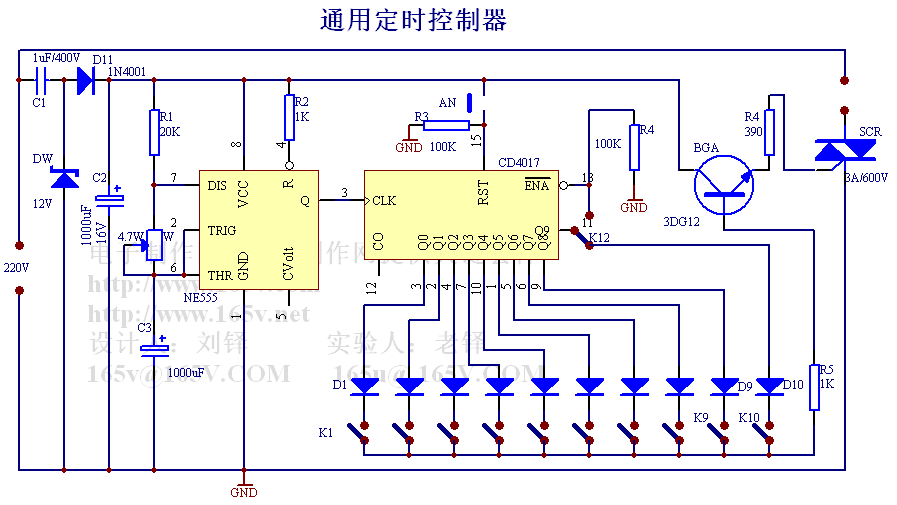

通用电子定时控制器,标签:电子制作网,http://www.88dzw.com图1-1的通用定时器可以一次定时5分钟-18小时;循环定时从5分种-20小时;定时开启和定时关闭的总时间和为18小时。控制功率为500W以下,本电路耗电功率小于1W。
时基电路NE555和C3、W、R1、R2构成时基脉冲发生电路。调节W可使脉冲周期从5分种 -2小时之间变化。R2起延长脉冲周期的作用。不用R2脉冲周期最长是1小时。计数器CD4017和D2-D10、K1-K10等组成延时倍增电路。该电路将脉冲周期总共延长10倍。K1-K10控制倍增倍数,与NE555输出脉冲周期呈积数关系。BG和双向可控硅构成交流电源控制电路。BG基极高电平时导通,SCR被触发导通,受控电路工作。BG基极低电平时截止,SCR截止,受控电路停止工作。C1、DW、D11、C2组成简单的直流供给电路为定时电路提供12V直流电源。
一次定时时,K12置于“1”处,K1开路。NE555输出10个脉冲后,CD4017的EN为高电平而停止计数。这时按一下AN,CD4017再计数一次,一次定时最长18小时。
循环定时时,K12置于“2”处,CD4017循环计数。每循环一次最长时间20小时。 定时开启和定时关闭由K1-K10控制。
