电子限电器应用电路图

文章摘要：电子限电器应用电路图：继电器采用6V15MA：L1=5匝、L2=200匝 磁环直径18=7K。图1-1是一个限电器电路。当负载电流小于本电路的额定值时。L2上的感应电压经整流滤波后不足以击穿DW2,SCR关断，J常闭触点闭合，电路向负载供电。若供电过载，在供电线上的电流大于本电路的额定值时，L2上感应电压经整流滤波后击穿DW2并触发SCR导通，吸合JK处于“2”处，此时供电电路断开用电负载。这时JK接通C2使J得到足够电流保持吸合。LED为过载指示。排除过载后，按一下AN电路即复原而正常供电。

电子限电器应用电路图,标签：电子制作网,http://www.88dzw.com

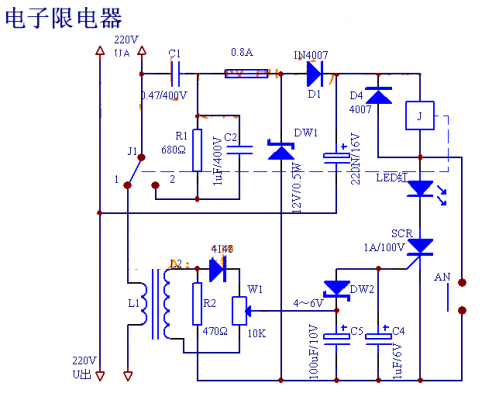

电子限电器应用电路图：继电器采用6V15MA：L1=5匝、L2=200匝 磁环直径18=7K。图1-1是一个限电器电路。当负载电流小于本电路的额定值时。L2上的感应电压经整流滤波后不足以击穿DW2,SCR关断，J常闭触点闭合，电路向负载供电。若供电过载，在供电线上的电流大于本电路的额定值时，L2上感应电压经整流滤波后击穿DW2并触发SCR导通，吸合JK处于“2”处，此时供电电路断开用电负载。这时JK接通C2使J得到足够电流保持吸合。LED为过载指示。排除过载后，按一下AN电路即复原而正常供电。
