     为了给AVR单片机业余爱好者,尤其大学生DIY 一条ISP下载线,可以一线打天下,开发所有AVR系列各种封装的AVR单片机,特提供二种成熟电路供DIY。应注意电路接线及电源不能接错,造成器件损坏后果自负。说明:双龙电子提供的SL-DIY系列功能板,有的配有ISP并口下载电缆线。

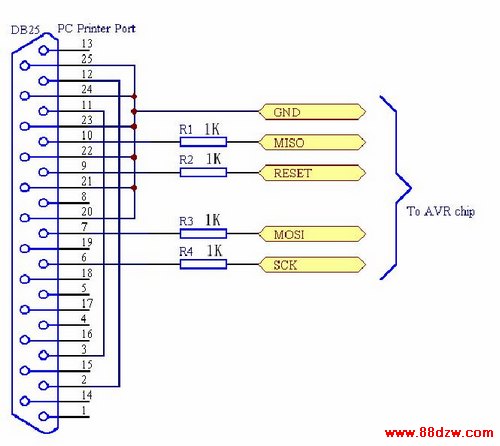

图1 最简单的ISP并口下载线电原理图



图2 标准并口ISP下载插座接线功能图

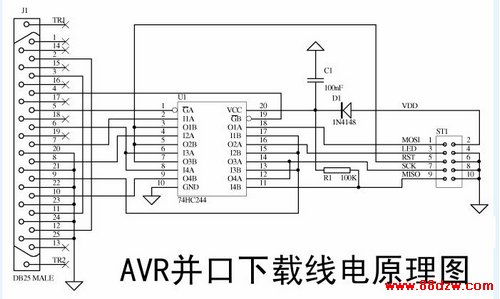

图3 具有信号隔离的并口下载线电原理图


下载软件可选用小马软件PonyProg2000(因快捷图标是一只小马,打开后会发出马叫声,所以也称小马软件)软件。可从英特网（http://www.LancOS.com）上下载安装。
也可选用双龙电子的SLISP免费下载软件,并可对AT89S系列单片机进行ISP下载,不过要注册后才能使用。从http://WWW.SL.COM.CN上下载安装。
