     我们知道，555电路在应用和工作方式上一般可归纳为3类。每类工作方式又有很多个不同的电路。
     在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别介绍这3类电路。
       单稳类电路

       双稳类电路

       无稳类电路

    注：代号前面标有“*”号的表示常用电路；标有2个“*”号的表示是最常用的电路。

单稳类电路

单稳工作方式，它可分为3种。见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

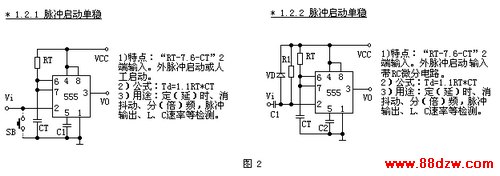

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

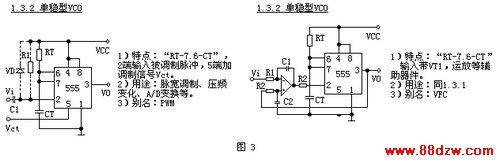

第3种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。
