     图5：精密恒流源

    如图5是一个实用的精密恒流源电路。原理很简单，不在聱述。但值得注意的是，TL431的温度系数为300ppm/℃，所以输出恒流的温度特性要比普通镜象恒流源或恒流二极管好的多，因而在应用中无需附加温度补偿电路。

    下面就介绍一个用该器件为传感器电桥提供恒定偏流的电路，如图6

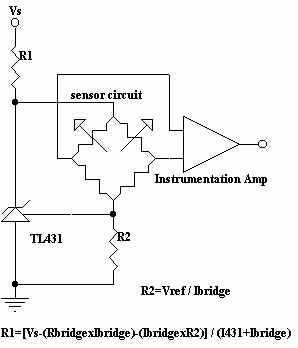

     图6：恒定偏流电路

    这是一个已连成桥路的传感器的前级处理电路。Vref/R2的值应设为电桥工作所必要的恒定电流，该电流值通常会由传感器制造商提供。流经TL431阴极的电流由R1和电源电压Vs决定，在应用中通常让它等于桥路电流，但一定要注意大于1mA。

    由于TL431非常易于实现恒压或恒流，而且有很好的温度稳定性，因此很适合于仪表电路、传感器电路等设计应用。在此方面的应用例子很多，设计原理并不复杂，本文不再一一介绍。

    2、 可控分流特性的应用

    由第1节介绍的功能模块图，当REF端的电压有微小变化时，从阴极到阳极的分流将随之在1~100mA内变化。利用这种可控分流的特性，可以用小的电压变化控制继电器、指示灯等，甚至可直接驱动音频电流负载。如图7是此应用的一个简单400mW单声道功率放大电路。

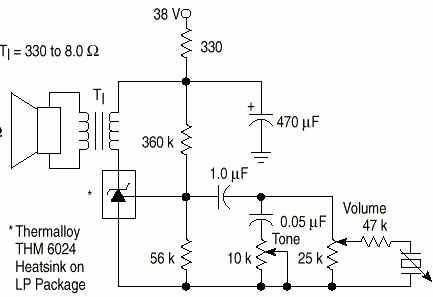

     图7：音频功率放大电路

    3、 关电源上的应用

    在过去的普通开关电源设计中，通常采用将输出电压经过误差放大后直接反馈到输入端的模式。这种电压控制的模式在某些应用中也能较好地发挥作用，但随着技术的发展，当今世界的电源制造业大多已采用一种有类似拓扑结构的方案。此类结构的开关电源有以下特点：输出经过TL431（可控分流基准）反馈并将误差放大，TL431的恒流端驱动一个光耦的发光部分，而处在电源高压这边的光耦感光部分得到的反馈电压，用来调整一个电流模式的PWM控制器的开关时间，从而得到一个稳定的直流电压输出。下图是一个实用的4W开关型5V直流稳压电源的电路。该电路采用了此种拓扑结构并同时使用了TOPSwitch技术。图中 C1、L1、C8和C9构成EMI滤波器，BR1和C2对输入交流电压整流滤波，D1和D2用于消除因变压器漏感引起的尖峰电压，U1是一个内置 MOSFET的电流模式PWM控制器芯片，它接受反馈并控制整个电路的工作。D3、C3是次级整流滤波电路，L2和C4组成低通滤波以降低输出纹波电压。 R2和R3是输出取样电阻，两者对输出的分压通过TL431的REF端来控制该器件从阴极到阳极的分流。这个电流又是直接驱动光耦U2的发光部分的。那么当输出电压有变化趋势时，Vref随之增大导致流过TL431的电流增大，于是光耦发光增强，感光端得到的反馈电压也就越大。U1在接受这个变化反馈电压后将改变MOSFET的开关时间，输出电压随改变而回落。事实上，上面讲述的过程在极短的时间内就会达到平衡，平衡时Vref=2.5V，又有R2= R3，所以输出为稳定的5V。这里要注意的是，不再能通过简单地改变取样电阻R2、R3的值来改变输出电压，因为在开关电源中每个元件的参数对整个电路工作状态的影响都会很大。按图中所示参数时，电路可在90VAC~264VAC（50/60Hz）输入范围内，输出+5V，精度优于±3%，输出功率为 4W，最大输出电流可达0.8A，典型变换效率为70%。

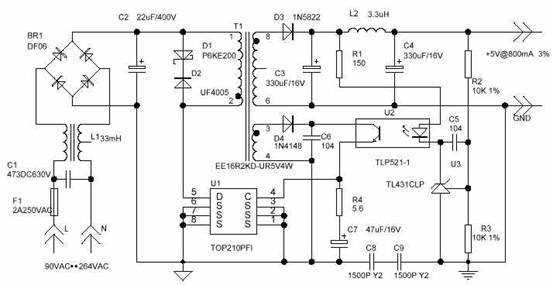

     图8：开关电源电路
