        本文介绍的调频广播发射机是一种新型的广播信号发射机，特点是 (1) 采用了频率合成，频率稳定，可调整范围宽。 (2) 采用了红外线遥控调整频率方便。 (3) 采用了高性能的立体声专用芯片，音质好，分离度高。 (4) 采用了宽带功放，整机的频率范围 30MHz---450MHz.
用途 ：广泛应用于学校的英语听力发射，和学校试验用信号源，也可用于组建大型会场。
主要指标 ：发射功率： 0.5W, 工作频率： 30MHz--450MHz 可调，由用户操作。（分段每为 30MHz ，步进间隔为 25KHz ）。立体声输入和话筒输入两种方式。


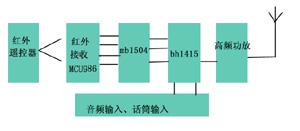

主要原理介绍：（ 1 ）立体声部分采用了 BH1417 做为立体编码和调制 ，晶体振荡用 7.6MHz 。经过分频提供编码所需的导频。同时也给频率合成部分提供参考频率。 BH1417 本身有频率合成器（见框图）


日本ＲＯＨＭ公司推出了ＢＨ１４１４～ＢＨ１４１７调频立体声发射ＩＣ，其高频振荡分采用了频率合成电路，振荡频率十分稳定，并可以方便地改变发射频率。其中，ＢＨ１４１４、ＢＨ１４１５由外接的ＭＣＵ控制，ＢＨ１４１６及ＢＨ１４１７可由并行数据设置端改变发射频率。ＢＨ１４１６适用于日本频段，而ＢＨ１４１７则适用于我国的８８～１０８ＭＨｚ频段。
ＢＨ１４１７内部集成了立体声调制电路、锁相环频率合成器及高频振荡电路，由其构成的调频立体声发射板外围电路十分简单。而且它设置了预加重电路、限幅电路及低通滤波器，可明显地改善音质。其总谐波失真达到了０．３％，立体声分离度为４０ｄＢ，ＲＦ输出电平为１００ｄＢ。

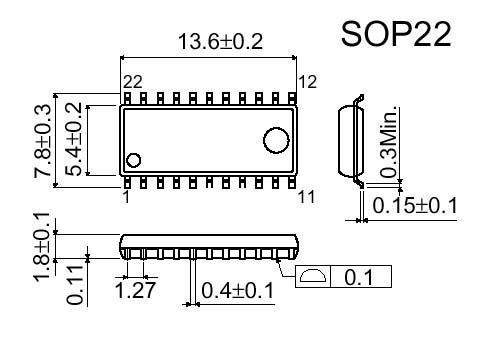

ＢＨ１４１７采用贴片式ＳＯＰ２２封装，内部结构见图１。各引脚功能如下：
{1} 和 {22} 脚为左右声道信号输入端。 {2} 和 {21} 脚连接预加重电路，可由外接的电路改变时间常数（Ｔ＝２２．７ｋΩ×Ｃ）。 {3} 和 {20} 脚为低通滤波器的可调端，外接１５０ｐＦ的电容可限制１５ｋＨｚ以上信号的输入。 {4} 脚为滤波端，外接电容可改善参考电压的波纹系数。 {5} 脚是立体声复合信号的输出端。 {6} 脚接地， {7} 脚为ＰＬＬ鉴相器输出。 {8} 脚为电源端，连接＋５Ｖ电源。 {9} 脚为ＲＦ振荡器端，由其与外围元件构成压控振荡电路。 {10} 脚为ＲＦ接地端。 {11} 脚为ＲＦ信号输出端，经带通滤波器连接至天线或后级功放。 {12} 脚为ＰＬＬ电源端。 {13} 、 {14} 脚外接一７．６ＭＨｚ晶振。 {15} ～ {18} 脚为并行数据设置端，由它们控制发射器的输出频率， {19} 脚为导频信号调整端。


(2) MB1504 系列为日本富士通公司的大规模集成数字锁相频率合成器，（附： 资料下载 ） 采用 CMOS 工艺，是一种具有吞除脉冲功能的单片串行集成锁相频率合成器芯片。
MB1504 的结构
MB1504 系列包含内部振荡器，参考分频器，可编程分频器，相位检波器，锁存器，移位寄存器，双模高速前置分频器和一位控制锁存器等主要部件。只需外接环路滤波器、压控振荡器、单片微处理器等电路即可构成一个完整的全程扫描频率合成器。该系列芯片具有如下特点：
最高工作频率 520MHz ，输入信号的幅度不低于 200mVp-p ；工作电压为 2.7 ～ 5.5V ，典型值为 3V ；功耗低，在工作电压为 3V ，工作频率为 500MHz 时仅为 45mW 。
