红外线多路编码遥控器的制作

文章摘要： 这是应一位网友的要求而做的。为简化电路设计和制作，这里采用多路编、解码器VD5026、VD5027及红外专用接收组件FPS-4091，用数字进行编码，实现多路遥控。是电路具有抗干扰能力强、线路简单使用的特点。下面介绍其工作原理和制作方法。图1为发射电路部分。图中门电路F2、F3构成中心频率为40KHz的方波振荡频率，用于调制从VD5026第17脚输出的编码信号及控制信号。控制信号（数据）由D1-D4提供，调制的信号由红外发射管发射出去。 图2为遥控器的接收部分。图中的红外接收组件FPS-4091接收到中心频率为40KHz的红外信号后，2脚输出经放大的调制编码信号，输进VD5027解码器输入端

红外线多路编码遥控器的制作,标签：电子制作网,http://www.88dzw.com

这是应一位网友的要求而做的。为简化电路设计和制作，这里采用多路编、解码器VD5026、VD5027及红外专用接收组件FPS-4091，用数字进行编码，实现多路遥控。是电路具有抗干扰能力强、线路简单使用的特点。下面介绍其工作原理和制作方法。

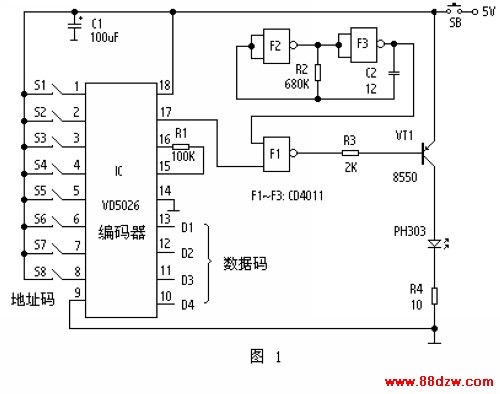

图1为发射电路部分。图中门电路F2、F3构成中心频率为40KHz的方波振荡频率，用于调制从VD5026第17脚输出的编码信号及控制信号。控制信号（数据）由D1-D4提供，调制的信号由红外发射管发射出去。

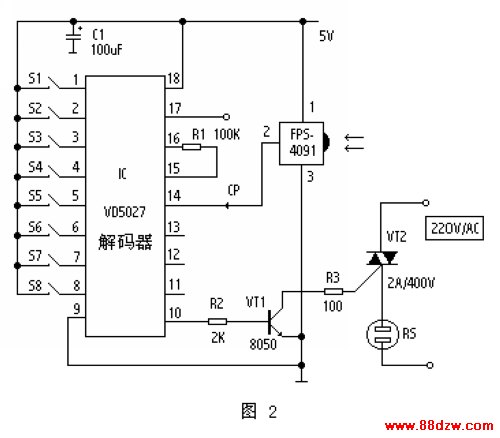

图2为遥控器的接收部分。图中的红外接收组件FPS-4091接收到中心频率为40KHz的红外信号后，2脚输出经放大的调制编码信号，输进VD5027解码器输入端14脚，如果两机地址码相同，数据码一致，解码成功，那么就把VD5026的控制信号锁存在VD5027的第10-13引脚上。用于控制外部电路。同时在第17脚上输出一个正脉冲，也可作为外部控制用。其中，VD5027解码器数据输出端第10-13脚，当有数据输出时，此数据便保持至接受部分电源关断为止，而不在受发射机控制了，也就是说，VD5027数据输出端具有记忆保持功能。而VD5027第17脚“总线”输出端，当VD5026、VD5027两机地址码相同时，正确译码时，第17脚输出转为高电平。而当发射机不发射信号时，VD5027第17脚电位由高回到低电平，没有记忆功能。



接收电路中，当双向可控硅VT2一旦导通后，控制管VT1会保持导通状态，VT2也不会关断，负载插座RS便始终都会有220V/AC输出，直到关机。

如果想改成遥控关机，一种方法是在利用一个数据线控制一只三极管切断VT1基极电压既可。或用另一中方法，在VD5927第17脚接一个双稳电路即可。该机控制负载功率大于400W，遥控距离大于8米。

    另外，基于该电路还可演变出很多种其他控制电路，这里只做了一些抛砖引玉的介绍，网友有兴趣可以自己分析尝试，这对提高制作兴趣、学习电子技术非常有帮助，同时此电路在我们的实际生活中也非常实用。
