      本装置利用点柱显示器，除了能显示线路的用电负荷外，还能在线路用电负荷超过限定值时切断用电器，起到限制用电量的作用。由于线路采用了自动检测电路，所以当限电器工作后，无需人工复位，隔3~5分钟后，它将自动试着恢复送电，如负荷此时已到正常许可值时，它将保持送电，否则，它将继续断电。



       工作原理。

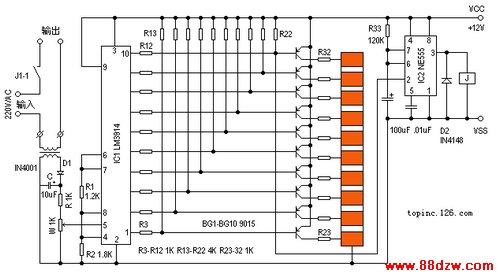

见图。本装置由三个部分组成。（1）取样部分；（2）显示部分；（3）带自检测的限电器部分。下面分别介绍各部分的工作原理。

（1）       T为取样变压器，其初级串联在用电线路中，当线路流过电流时，T的次级将按流过初级电流的大小，感应出不同幅值的电压，这个感应电压经二极管D1整流，电容器C滤波作为取样电压。

（2）       取样电压经R、W分压后送至LM3914的输入端。LM3914（见照片）是专用十位线性LED指示驱动器，LM3914的输出端将按输入端电压大小的变化而变化，此变化的电平推动三极管工作，驱动点柱显示器，显示电流大小。


（3）       当线路电流不断增大，LM3914的第十级比较器工作并输出低电平时，此低电平使NE555组成的单稳态电路翻转，继电器吸合，限电器工作。一段时间后（约3-5分钟），单稳态电路翻转，继电器释放，线路试送电。若此时线路负荷还超值，单稳态电路再次翻转，继电器再次吸合停止供电。

       元件选择。

T可用电子管收音机输出变压器该制，初级用Ø1.45mm的绝缘铜线绕4圈，次级由Ø0.1mm的漆包线饶1000圈。也可购买成品的微型互感器或尝试用电源变压器，其次级串入电源回路，但需考虑对R、W值进行调整。三极管选用9015PNP中功率管。继电器采用接点电流大的，其触点允许电流应达到工作电流的2倍以上。点阵显示器选择见照片。

       调整。

    本装置除限电量需调整外，其它无需调整。调整限电量时，可将一已较验准确的电流表串接于电路中，然后调节W，使继电器开始工作时线路电流值等于限电值即可。
