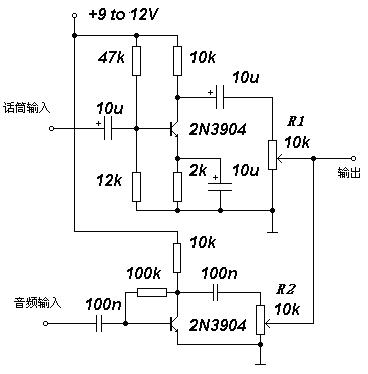

       这里再介绍一款话筒信号和音频信号混合的电路，在业余录制节目时有时会很有帮助。它采用普通分立元件构成，制作简单，电路见下图1。

       它由两只三极管及几个普通阻容元件构成的简单却很实用2路输入端音频混合器。话筒输入部分具有较高的增益，可使电路能良好的与各种动圈话筒匹配。音频输入部分可连接来自磁带机或CD机等音频信号。调节R1、R2可控制各自输出信号强度并混合后输出。在制作使用时，注意不要把电路部分靠近电源变压器，以避免引入交流哼声。这款电路原被用作调频发射器的音频输入控制，效果理想。--
