      红外线遥控是目前使用最广泛的一种通信和遥控手段。由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。

1、 红外遥控系统

       通用红外遥控系统由发射和接收两大部分组成。应用编/解码专用集成电路芯片来进行控制操作，如图1所示。发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。

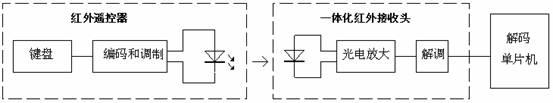

图1 红外线遥控系统框图

2 、遥控发射器及其编码

       遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，解码比较容易的一类来加以说明，现以日本NEC的uPD6121G组成发射电路为例说明编码原理（一般家庭用的DVD、VCD、音响都使用这种编码方式）。当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征：

       采用脉宽调制的串行码，以脉宽为0.565ms、间隔0.56ms、周期为1.125ms的组合表示二进制的“0”；以脉宽为0.565ms、间隔1.685ms、周期为2.25ms的组合表示二进制的“1”，其波形如图2所示。

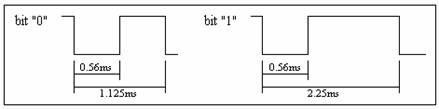

图2 遥控码的“0”和“1” （注：所有波形为接收端的与发射相反）

       上述“0”和“1”组成的32位二进制码经38kHz的载频进行二次调制以提高发射效率，达到降低电源功耗的目的。然后再通过红外发射二极管产生红外线向空间发射，如图3所示。

图3 遥控信号编码波形图

       UPD6121G产生的遥控编码是连续的32位二进制码组，其中前16位为用户识别码，能区别不同的电器设备，防止不同机种遥控码互相干扰。该芯片的用户识别码固定为十六进制01H；后16位为8位操作码（功能码）及其反码。UPD6121G最多额128种不同组合的编码。

       遥控器在按键按下后，周期性地发出同一种32位二进制码，周期约为108ms。一组码本身的持续时间随它包含的二进制“0”和“1”的个数不同而不同，大约在45～63ms之间，图4为发射波形图。

图4 遥控连发信号波形

       当一个键按下超过36ms，振荡器使芯片激活，将发射一组108ms的编码脉冲,这108ms发射代码由一个引导码（9ms）,一个结果码（4.5ms）,低8位地址码（9ms~18ms）,高8 位地址码（9ms~18ms）,8位数据码（9ms~18ms）和这8位数据的反码（9ms~18ms）组成。如果键按下超过108ms仍未松开，接下来发射的代码（连发码）将仅由起始码（9ms）和结束码（2.25ms）组成。
