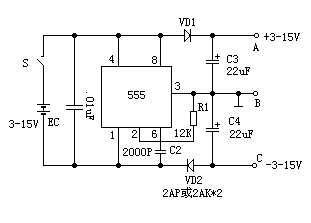

附图电路中,时基电路555接成无稳态电路,3脚输出频率为20KHz、占空比为1:1的方波。3脚为高电平时,C4被充电;低电平时,C3被充电。由于VD1、VD2的存在,C3、C4在电路中只充电不放电,充电最大值为EC,将B端接地,在A、C两端就得到+/-EC的双电源。本电路输出电流超过50mA。
下面再介绍几种单电源变双电源电路
图1是最简单转换电路。其缺点是R1、R2选择的阻值小时,电路自身消耗功率大:阻值较大时带负载能力又太弱。这种电路实用性不强。
将图1中两个电阻换为两个大电容就成了图2所示的电路。这种电路功耗降为零,适用于正负电源的负载相等或近似相等的情况。
图3电路是在图l基础上增加两个三极管,加强了电路的带负载能力,其输出电流的大小取决于BG1和BG2的最大集电极电流ICM。通过反馈回路可使两路负载不相同时也能保持正负电源基本对称。例如由负载不等引起Ub下降时,由于Ua不变(R1,R2分压供给一恒定Ua),使BGl导通,BG2截止,使 RL2流过一部分BGl的电流,进而导致Ub上升。当RL1、RL2相等时BG1、BG2均处于截止状态。R1和R2可取得较大。
图4的电路又对图3电路进行了改进。增加的两个偏置二极管使二个三极管偏离了死区,加强了反馈作用,使得双电源有较好的对称性和稳定性。D1、D2也可用几十至几百欧的电阻代替。
图5的电路比图4的电路有更好的对称性与稳定性。它用一个稳压管和一个三极管代换了图4中的R2,使反馈作用进一步加强。
图6电路中,将运放接成电压跟随器,输出电流取决于运放的负载能力。如需较大的输出功率,可采用开环增益提高的功放集成块,例如TDA2030等。这种电路简单,但性能较前面电路都好。
