LED显示摇棒制作
作者:nim
email:
原理图
以下是详细说明:
图形显示的原理:
利用人眼的视觉暂留效应,使手在摆动到不同位置的时候,让位于一条直线上的LED显示二维图像的不同的列,实现图形扫描显示。
物理机制:
当我们在摆动手臂的时候,短时间内摆动位置和左右幅度不会有太大变化,利用我们手臂的这个运动规律,只要能得到棒从一侧摆动到另一侧的时间,然后把这个时间分成N份,然后在每一份的时间里显示不同的花样就能实现图形的显示。当我们在摆动手臂的时候,并不能预先得知此次摆动需要的时间,怎样得到从一侧摆动到另一侧的时间呢?

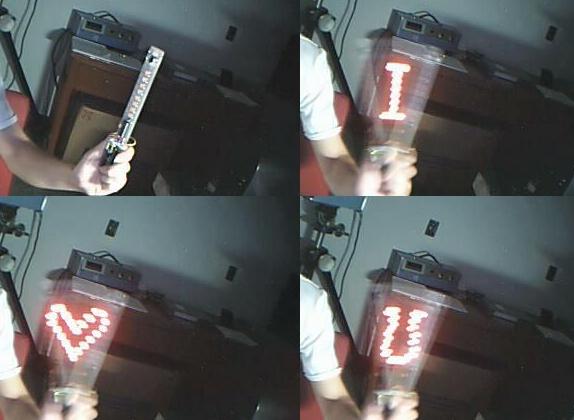

再想想,短时间内我们手臂的摆动频率也不会有特别大的变化,我们只要能得到前一次摆动所用的时间,然后用这个时间近似得到下一次摆动所需要的时间,然后分N份就可以了。得到一次摆动所需的时间的任务由光遮断器完成,在棒上装一个可以摆动的用来遮挡光遮断器光线的细杆,粗细比光遮断器的狭缝稍宽,我用的是整流桥焊后剪下的一段管脚。每左右摆动一次这个杆就会通过一次光遮断器,使单片机产生一次中断,两次中断之间的时间就是想要得到的时间,实现这个功能用掉2051的一个定时器T0和外部中断INT0。然后用2051的另一个定时器T1,其定时时间是T0的N分之一,每次中断依次显示一列,就是照片上的效果。
再细想一下,手臂摆动的频率大于2Hz的时候才大概能由视觉暂留看出图形,再快也不过十几Hz,由T0为16位定时器的最长计时时间得到2051的时钟频率1MHz最合适,还有遮挡用的细杆的粗细也可以大概估算,使其不会对计时精度产生太大影响。
所用元件:
AT89C2051 8元
高亮LED共8个 3.6元
电池盒 0.5元
单面万用板 8元 可以裁成3块,做3个摇棒
陶瓷谐振器 1元
光遮断器 2元
电阻电容导线 2元
外壳* 0.7元 可以裁成2块
可选元件:
电源开关 1元
总成本不超过20元
*外壳我用在家乐福买的半透明文件夹卷成的
此电路电路非常简单,代码短,但是用到了2051的外部中断编程和T0、T1定时器编程,非常适合初学者练习。我制作这个玩具花费了两个晚上的时间。此电路和程序还有扩展改进的空间,如在长时间不摆动的情况下可以使单片机进入省电模式,显示不仅限于对称图片等,大家可以试试。
以下是源程序:
/*************************************************************************/
// ---------------
// LED显示摇棒
// ---------------
// 作者:nim 于 http://www.88dzwbbs.com 2005-1-7
//
// email: linyige@yahoo.com
//
// 本设计版权归作者所有,请勿擅自用于商业目的,转载请注明作者及出处
/*************************************************************************/
#include <reg51.h>
#define SEG 17 //每帧图片分成17列来显示
#define INTERVAL 20 //每幅图片在左右摇摆20次后换下一幅
typedef unsigned char uchar;
typedef unsigned int uint;
code char pattern[17][3]={ //3幅图片的字模
{0xff,0xff,0xff},
{0xff,0xff,0xff},
{0xff,0xff,0xff},
{0xff,0x9f,0xff},
{0xff,0x6f,0xf9},
{0xff,0x77,0x65},
{0xfe,0xbb,0x1e},
{0x7e,0xdd,0xfe},
{0x00,0xee,0xfe},
