        很多单位内部常建立了自己的有线电视网,但其所用的是当地有线台(或当地广播电视局)送来的有线电视信号,然而人们常想利用这个内部网在不影响正常节目收看的情况下来插播一些本单位的字幕信息(如通知等),下面介绍一种较为简易型的字幕插播设备.

主要器材:1台486以上的电脑,2,字幕软件一套(包括一块配套的视频处理卡),3.TV解调器与调制器各一台,4.一台自制的插入设备.

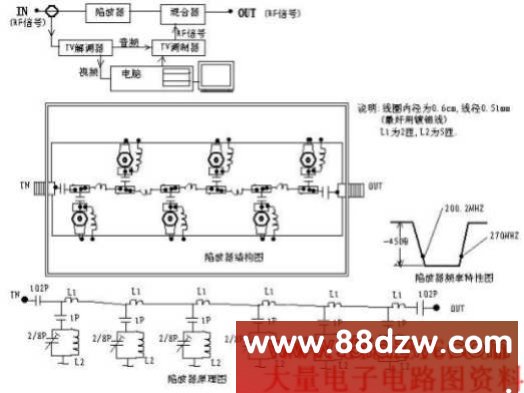

       要实现在送入的有线电视信号中(选其中一套收视率较高的频道这里选10频)叠加上要播出的走马字幕信息,首先用TV解调器解出10频道的A/V信号,然后将外来信号中的10频道用陷波器陷掉,将解调信号中的V信号(视频信号)送到电脑的视频卡中进行处理(在卡中完成字幕的叠加)然后将叠加了字幕的视频信号再送入到调制器内(调制器输出的频率是10频频率)再与外来的有线电视信号(经过陷波处理的信号)混合发送出去(结构如图).

       综观上述过程最关键的器件是陷波器,如果此陷波器性能不良,送出的信号就会存在同频干扰(原有线电视信号的10频与调制器所产生的信号相互干扰).在这里我们给大家介绍一种性能优良,制作容易的陷波器(按这里看陷波器资料)此陷波器制作起来很容易,但由于级联多,所以调试较为费劲(我们是用一台BT3扫描仪进行调试的)我们制作出来的陷波器插入损耗仅为1dB,主陷波频道(10频)衰减达45dB,取得了较好的效果,播出的图像基本上看不到干扰,图像伴音质量达到4级水平.
