USB驱动程序
    此驱动程序为WIN XP WIN2000 WIN2003的驱动程序，如您需要其他操作系统的驱动程序，如：WIN98 LINUX 请到 avrdude

应用程序和引导程序

    本站提供的avrdude是运行在DOS命令行的程序，可在附件中的命令提示行中运行，将应用程序app_v2.hex放在avrdude.exe所在的目录中。开始操作：
a)断开JP2、JP3。
b)插入USB(SJ2要短接)。
c)再短接JP2、JP3，这时LED1、LED2会亮。
d)在附件中的命令提示行中输入：
avrdude -p m8 -c STK500 -P xxx -e -U flash:w:app_v2.hex
注意大小写，不能错。这时会出现下载进度，同时LED1闪烁，表示正在下载，下载完成后LED1灭。完成。

4. 调试

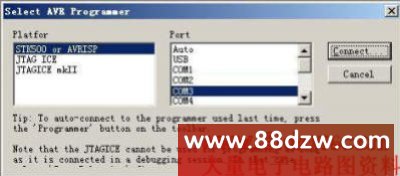

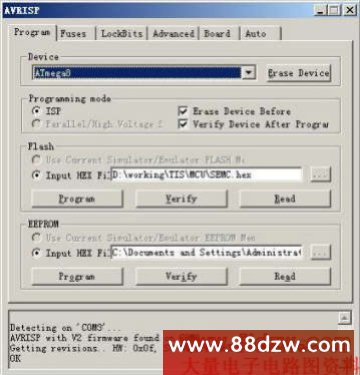

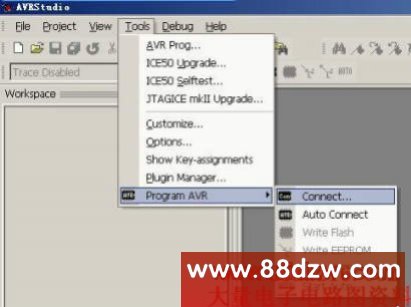

   到这里USBISP下载线就完成了，只是下载线不能用AVR Studio 4在线升级，不过已是一个很实用的下载线，且支持ICCAVR。
