LM386 应用电路

文章摘要： LM386是为低电压应用设计的音频功率放大器。增益在内部设定到20可使外部元件数少，在引脚 1 和 8 之间连接电阻和电容可使增益超过200 。该集成电路适用于调幅 - 调频无线电放大器、便携式磁带重放设备、内部通信电路、电视音频系统、线性驱动器、超声波驱动器和功率变换电路。——增益为20的放大电路 ——增益为200的放大电路 ——增益为50 的放大电路 ——低失真功率维氏电桥振荡电路 ——低音提升放大电路 ——矩形波振荡电路 &m

LM386 应用电路,标签：电子制作网,http://www.88dzw.com

         LM386是为低电压应用设计的音频功率放大器。增益在内部设定到20可使外部元件数少，在引脚 1 和 8 之间连接电阻和电容可使增益超过200 。该集成电路适用于调幅 - 调频无线电放大器、便携式磁带重放设备、内部通信电路、电视音频系统、线性驱动器、超声波驱动器和功率变换电路。

——增益为20的放大电路

——增益为200的放大电路


——增益为50 的放大电路

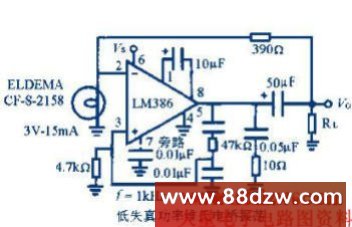

——低失真功率维氏电桥振荡电路


——低音提升放大电路



——矩形波振荡电路


——调幅无线电功率放大电路
