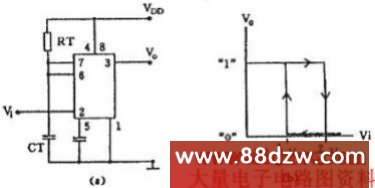

图7 555构成施密特触发器

图8波形的变换和整形

4 555无稳电路(振荡器)

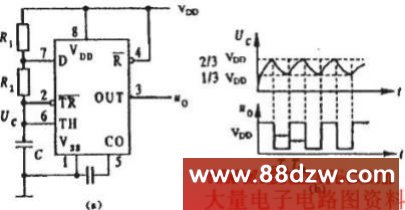

    由555定时器构成的多谐振荡器如图9(a)所示，其工作波形见图9(b)。
    接通电源后，电源VDD通过R1和R2对电容C充电，当Uc<1/3VDD时，振荡器输出Vo=1，放电管截止。当Uc充电到≥2/3VDD后，振荡器输出Vo翻转成0，此时放电管导通，使放电端(DIS)接地，电容C通过R2对地放电，使Uc下降。当Uc下降到≤1/3VDD后，振荡器输出Vo又翻转成1，此时放电管又截止，使放电端(DIS)不接地，电源VDD通过R1和R2又对电容C充电，又使Uc从1/3VDD上升到2/3VDD,触发器又发生翻转，如此周而复始，从而在输出端Vo得到连续变化的振荡脉冲波形。脉冲宽度TL≈0.7R₂C，由电容C放电时间决定；TH=0.7(R1+R2)C，由电容C充电时间决定，脉冲周期T≈TH+TL。

    图9 555构成多谐振荡器
    上面仅讨论了由555定时器构成的几种典型应用实例。实际上，由于555定时器灵敏度高，功能灵活，因而在电子电路中获得广泛应用。
