  1)人工启动型
  将555电路的6、2脚并接起来接在RC定时电路上，在定时电容CT，两端接按钮开关SB，就成为人工启动型555单稳电路，如图4(a)所示，用等效触发器替代555，并略去与单稳工作无关的部分后见图4(b)所示，下面分析它的工作原理：
    稳态：接上电源后，电容CT很快充电到VDD，从图4(b)看到，触发器输入R=1，S=1，从功能表看到输出Vo=0，这是它的稳态。
    暂稳态：按下开关SB，CT上电荷很快放到零，相当于触发器输入R=0，S=0，输出立即翻转成Vo=l，暂稳态开始。开关放开后，电源又向CT充电，经过时间TD后，CT上电压上升到>2/3VDD时，输出又翻转成Vo=O，暂稳态结束。TD就是单稳电路的定时时间或延时时间，它和定时电阻RT和定时电容CT的值有关：T_D=1.1R_TC_T。

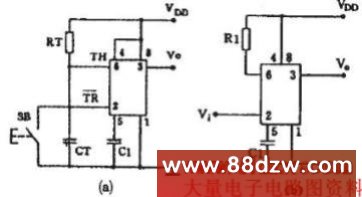

    图4人工启动型555单稳电路
    2)脉冲启动型
    将555电路的6、7脚并接起来接在定时电容CT上，用2脚作输入就成为脉冲启动型单稳电路，如图5(a)所示，电路的2脚平时接高电平，当输入接低电平或输入负脉冲时才启动电路，用等效触发器替代555后见图5 6)所示，下面分析它的工作原理：
    稳态：接上电源后，R=1，S=1，输出Vo=0，DIS端接地，CT上的电压为0即R=0，输出仍保持Vo=0，这是它的稳态。
    暂稳态：输入负脉冲后，输入S=0，输出立即翻转成Vo=1，DIS端开路，电源通过RT向CT充电，暂稳态开始。经过时间TD后，CT上电压上升到>2/3VDD时，输入又成为R=1，S=1，这时负脉冲已经消失，输出又翻转成Vo=0，暂稳态结束。这时内部放电开关接通，DIS端接地，CT上电荷很快放到零，为下一次定时控制作准备。电路的定时时间T_D=1.1R_TC_T。
    这两种单稳电路常用作定时延时控制。

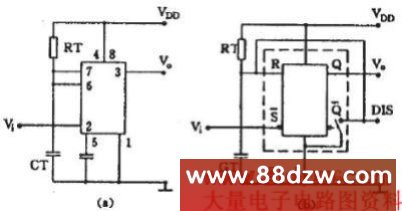

    图5脉冲启动型单稳电路

3  555双稳电路
    常见的555双稳电路有两种：
    1)R-S触发器型双稳
    将555电路的6、2脚作为两个控制输入端，7端不用，就成为一个R-S触发器。注意两个输入端的触发电平和阈值电压不同，如图6(a)所示，有时可能只有一个控制端，这时另外一个控制端要设法接死，根据电路要求可以把R端接到电源端，如图6(b)所示，也可以把S接地，用R端作输入。
    有两个输入端的双稳电路常用作电机调速、电源上下限告警等用途。有一个输入端的双稳电路作为单端比较器用于各种检测电路。

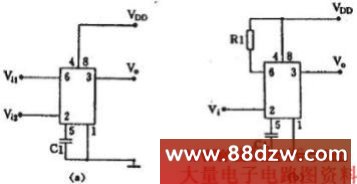

    图6 555构成R-S触发器
    2)施密特触发器型双稳
    将555电路的6、2脚并接起来接成只有一个输入端的触发器，如图7(a)所示，这个触发器输出电压和输入电压的关系是一个长方形的回线形，如图7(b)所示，从曲线可知，当输入V1=0时输出Vo=1，当输入电压从0上升到>2/3VDD后，Vo翻转成0，当输入电压从最高值下降到<1/3VDD后，Vo又翻转成1。由于它的输入有两个不同的阈值电压，所以，这种电路常用于电子开关，各种控制电路、波形的变换和整形，如图8所示。
