用MC34063做单片机12伏编程电源
[04-15 04:19:12] 来源:http://www.88dzw.com 电子制作 阅读:8526次
文章摘要: 一般单片机编程器都需要5伏和12伏两种电源,12伏电源是Flash烧写用的。5伏电源可以直接从USB接口取得,12伏电源则可以用MC34063来制作,输入5伏,输出12伏。电路简单,无需调试,稳定性也好。我自制的编程器就用的这种方法,效果很好。电原理图如下: 电感对电源的性能影响很大,可以买成品,也可以在工字型的磁芯上用0.1的漆包线绕成,电感量在120微亨左右。整流二极管D1若没有肖特基二极管,也可以用普通二极管。分压电阻R3和R4的阻值要准确,它们决定输出电压的大小,若输出电压不准可微调电阻R4的大小。对其它元件无甚特殊要求,一般情况下若电路及元件无误,无需调试即可正常工作。本电路可输出
用MC34063做单片机12伏编程电源,标签:电子制作网,http://www.88dzw.com

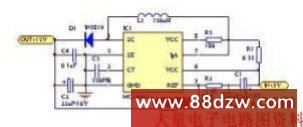

一般单片机编程器都需要5伏和12伏两种电源,12伏电源是Flash烧写用的。5伏电源可以直接从USB接口取得,12伏电源则可以用MC34063来制作,输入5伏,输出12伏。电路简单,无需调试,稳定性也好。我自制的编程器就用的这种方法,效果很好。电原理图如下:
电感对电源的性能影响很大,可以买成品,也可以在工字型的磁芯上用0.1的漆包线绕成,电感量在120微亨左右。整流二极管D1若没有肖特基二极管,也可以用普通二极管。分压电阻R3和R4的阻值要准确,它们决定输出电压的大小,若输出电压不准可微调电阻R4的大小。对其它元件无甚特殊要求,一般情况下若电路及元件无误,无需调试即可正常工作。本电路可输出数十毫安的电流,完全可以满足编程器的需要。
