用MC34063做Li电转9V电池

文章摘要：工作状态：无负载：输入：3.65V、18uA（相当600mAH的电池待机三年多）有负载：输出：9.88V、50.2mA，输入：3.65V、186.7mA，效率为72% 工作原理：无负载时，IC的 6脚没有电，停止工作，输入端3.65V工作电流只有18uA（相当600mAH的电池待机三年多）！当有负载时（Q1有Ieb电流），8550的EC极导通，IC得电工作。IC是否工作是由是否有负载决定的，就相当一个电池。 用IC做电压转换效率高，输出稳定！这个电路加点改进，增加功率可以做“不需开关的4.2V转5V移动电源”。可以用个电池盒做手机的后备电源！电路图我的电感是用0.3mm的线在1cm的工字磁芯上

用MC34063做Li电转9V电池,标签：直流稳压电源,开关稳压电源,http://www.88dzw.com
工作状态：
无负载：
输入：3.65V、18uA（相当600mAH的电池待机三年多）
有负载：
输出：9.88V、50.2mA，输入：3.65V、186.7mA，效率为72%   工作原理： 无负载时，IC的 6脚没有电，停止工作，输入端3.65V工作电流只有18uA（相当600mAH的电池待机三年多）！
当有负载时（Q1有Ieb电流），8550的EC极导通，IC得电工作。
IC是否工作是由是否有负载决定的，就相当一个电池。   用IC做电压转换效率高，输出稳定！
这个电路加点改进，增加功率可以做“不需开关的4.2V转5V移动电源”。可以用个电池盒做手机的后备电源！

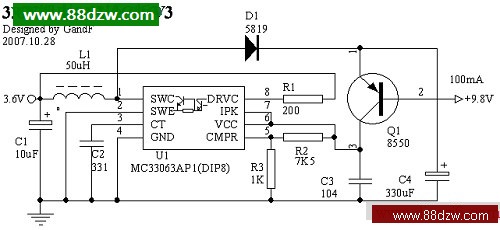

电路图

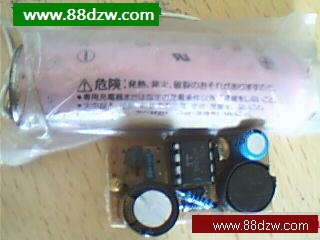

我的电感是用0.3mm的线在1cm的工字磁芯上绕约30匝。我觉得这磁芯用得偏大了，他的空间还没有绕上一半。   实物： 用万用板达焊。电池是18650Li电芯。
