自制超声波鱼缸加氧机

文章摘要： 超声波是一种频率高于20kHz，人耳听不到的弹性波。当超声波在水中传播时，会产生强烈的“空化作用”生成小气泡，因此对鱼缸的水起到了加氧作用。它的特点是线路简单，无噪音，节电，使用方便．经笔者近二年的使用很理想。 电路原理见附图． 该装置由CD4069及外围元件组成振荡器，FI-F3三门振荡器在F3的输出为20kHz一40kHz方波，工作频率主要由C1，R1和RP决定，用RP(可调电阻)调节振荡频率。 F3输出至激励变压器T1的一端和反向器F4，F4输出至激励变压器T1的另一端，因此，加入F4使激励电压提高了一倍．电容c3、c2平衡F3和F4的输出，

自制超声波鱼缸加氧机,标签：电子制作网,http://www.88dzw.com

    超声波是一种频率高于20kHz，人耳听不到的弹性波。当超声波在水中传播时，会产生强烈的“空化作用”生成小气泡，因此对鱼缸的水起到了加氧作用。它的特点是线路简单，无噪音，节电，使用方便．经笔者近二年的使用很理想。

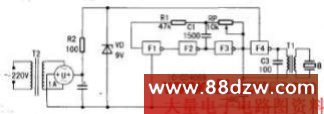

    电路原理见附图． 该装置由CD4069及外围元件组成振荡器，FI-F3三门振荡器在F3的输出为20kHz一40kHz方波，工作频率主要由C1，R1和RP决定，用RP(可调电阻)调节振荡频率。

   F3输出至激励变压器T1的一端和反向器F4，F4输出至激励变压器T1的另一端，因此，加入F4使激励电压提高了一倍．电容c3、c2平衡F3和F4的输出，使波形稳定。T1的次级接换能器B。

   AC220V电源经变压器T2变为AC12V,再经u桥式整流、c4滤波、VD稳压后， 为电路提供DC9V的工作电源。

  电路中超声波压电换能器B选用普通压电陶瓷片即可，T1为普通半导体收音机中的输入变压器。反向器F1～F4用CC4069六反向器中的四个反向器，剩余两个不用(输入端应接地)。T2可选用功率为5W的小型电源变压器。U为1A的桥式整流器，也可用四只1N4001代替。VD为9v稳压二极管。

    整个电路装在一块印刷线路板上，压电陶瓷片的两个极用塑料软线焊上放入水中即可。也可将压电陶瓷片放入带孔的小型塑料盒或小塑料动物内，使之冒出的气泡更加美观。

调试：检查整个电路元器件安装无误后，将探头放入水中，调RP使之产生的气泡最多就可以了
