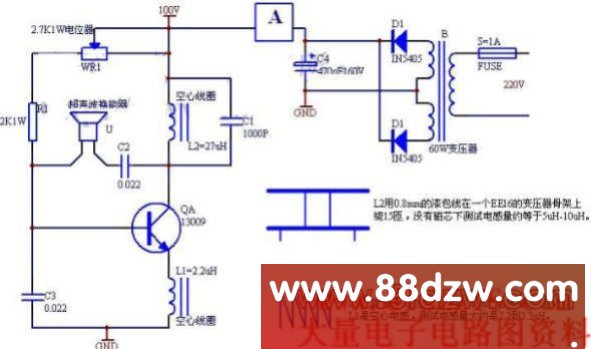

　　超声波增湿器（超声波雾化器）是以超声波换能的方法产生高频震动使水面产生雾化，在雾化的过程中产生水雾不断向周围蒸发使空气中保持一定的湿度。超声波雾化器见下电路图：由QA、L2、C1、L1、C3、C2、R1及U和WR1组成一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是超声波压电换能振子U的固有频率1.013MHz。L2和C1组成的谐振回路在这里不决定振荡器频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低，L1 和C3谐振频率大于电路的振荡频率，采用两个谐振回路是为了使电路的振荡频率合成，使振荡器在大功率下保证稳定工作。
元件选择与制作
　　C1、C2、C3用高频瓷介电容电压630V。三极管要求功率为60W，反压大于300V的开关管.三极管采用13009加上散热片，R1、WR1是偏置电阻，调整WR1使振荡器输出适中,确定电路已经开始振荡，这里的 A 是电流表，整个电路电流确定在0.4A左右,就可以进行电路调试了。
  将雾化喷水头固定在盆底，水深6-10cm为宜。调整电位器WR1，先把电位器旋至阻值最大处。打开电源，慢慢减小WR1阻值，观察电流表和水喷起情况，直至水雾最高及雾量最大，而电流最小，用相同阻值电阻代替电位器WR1即可，第一步调试完成。
然后开始进行第二步调整！将短波磁棒敲成大小不一样的磁块，放入L2的骨架中，经过反复地选择大小不同的磁块，仔细观察电流表和水喷起的新情况！这时水雾应该比前面更高及雾量更大，而电流比较前面更小，三极管的温度更低。最后将磁块固定在L2骨架中。如果有新的调试方法我们将会更新电子制作网这里的技术资料。
