用TDA2822M制作MP3有源音箱

文章摘要： 随着MP3的普及，市场上出现了一种专门配合MP3的微型有源音箱，多采用干电池供电，配置1英寸～2英寸的小音箱，可以让MP3脱离耳机使用，增加人们的使用舒适度。更有一种无源的小音箱，利用谐振扩声原理，把小音箱的一面紧扣在耳机上，不用电池不用电，更加节能小巧，不过大概是因为目前MP3的输出功率只有每声道32mW左右的缘故吧，笔者试听时感觉声音虽然有所增大可还是太小，所以还是采用有源的比较好。 笔者觉得这种微型有源音箱采用普通干电池还是比较费电，采用可充电池，又需要专门配备充电器，而且可充电池的寿命也是个问题。思量再三，笔者决定自己打造一套MP3有源音箱。 这套音箱称为有源音箱

用TDA2822M制作MP3有源音箱,标签：电子制作网,http://www.88dzw.com

    随着MP3的普及，市场上出现了一种专门配合MP3的微型有源音箱，多采用干电池供电，配置1英寸～2英寸的小音箱，可以让MP3脱离耳机使用，增加人们的使用舒适度。更有一种无源的小音箱，利用谐振扩声原理，把小音箱的一面紧扣在耳机上，不用电池不用电，更加节能小巧，不过大概是因为目前MP3的输出功率只有每声道32mW左右的缘故吧，笔者试听时感觉声音虽然有所增大可还是太小，所以还是采用有源的比较好。
    笔者觉得这种微型有源音箱采用普通干电池还是比较费电，采用可充电池，又需要专门配备充电器，而且可充电池的寿命也是个问题。思量再三，笔者决定自己打造一套MP3有源音箱。
    这套音箱称为有源音箱其实有些勉强，业余条件下为了制作方便，做成了功放和音箱分离式的：功放采用手机座充，这样就可以采用手机电池，把座充里的充电电路取出，把自己制作的小功放电路板放进去，可以保留原充电器的指示灯做通电指示。
    小音箱优先选用汽车上用的小口径全频带扬声器，也可以采用电视机上或者平板显示器上用的小扬声器。最好是带外壳的品种，那就是一个不折不扣的小音箱了。笔者采用的是某国外品牌液晶显示器上用的小音箱，不到香烟盒大，两个烟盒的厚度，十分耐听。这里着重说一说小功放。

一、TDA2822M功放电路
    TDA2822M是意法半导体(ST)早期专门为便携式录放音设备开发的双通道单片功率放大集成电路，具有低交越失真(low crossover distorsion)和低静态电流的特点，适用于立体声(stereo)和桥式放大(BTL)方式。TDA2822M还有一个独特之处就是工作电压范围很宽，在1.8V-15V范围内都可以正常工作，不过除非是用于耳机放大器，最好还是让TDA2822M工作于3V以上电压。
    TDA2822M是一片非常经典的优秀音频功率放大集成电路，20世纪90年代初曾经被国内外家电厂商广泛用于便携式收录机中，在一些功率稍大的，尤其是带有机身扬声器的随身听中也可以经常看到TDA2822M的身影。
    TDA2822M的标称输出功率(1KHz,8Ω,9V,10%总失真)立体声方式时可以达到1W，桥接方式时可以达到2W 。
    TDA2822M的其他技术指标如下：
最大峰值电流(Peak Output Current)：1A；
静态电流(Quiescent Drain Current)：≤9mA Vcc=3V)；
总谐波失真(1kHz，8Ω～32Ω，典型值)：0.2%；
闭环增益(典型值)：39dB；
声道不平衡度(立体声状态，最大值)：±1dB!
声道分离度(1kHz，立体声状态，典型值)：50dB；
输入阻抗(1kHz，最小值)：100kΩ；
负载范围：≥4Ω 。
    TDA2822M的某些技术指标拿今天的眼光来看似乎可能是落后了些，不过MP3功放的输出功率有限，扬声器一般是1英寸～2英寸全频带纸盆的，而且TDA2822M的听感纯厚耐听，用于MP3功放绰绰有余。如果买拆机品，不到1元钱就可以买到，不过一定要买TDA开头的，最好是意法半导体原装的，不要买D开头的，也不要买TDA2822(即结尾没有“M”的)。前者音质不好，后者供电电压范围窄，有DIP16封装的，比较少见，音质未见评论。

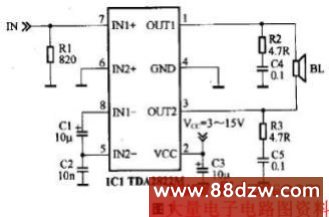

    实际制作中多采用桥接方式，可以省去两个容易影响音质的输出电容，图1是一个声道的电路图，实际制作中需要两套这样的电路。TDA2822M可以采用直耦方式工作，前提是输入信号不能带直流成分。一般的前级输出如果带有直流成分，本身已经有了隔直输出电容，MP3一般是浮地输出，输出信号中不含直流成分，所以本功放采用直耦方式，连输入电容也弃之不用，最大限度地减少影响音质的因素。

     不过在第一次上电时先不要接扬声器，用万用表测一下输出端(1脚与3脚之间)，如果在毫伏级别就可以放心使用了，否则最好在输入端(7脚)接入一个1 uF的高品质电容，如CBB电容，当然，电解电容也可以。测量的时候注意万用表的挡位应该由大向小调，不要一下子放在最低挡以免烧坏仪表。
