    电子灭蚊灯电路采用紫外线灯灯光诱捕蚊虫．当蚊虫触及该装置的外层高压电网时，即刻触电，蚊虫被杀死。

电路工作原理

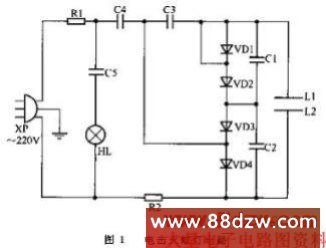

    本电路如图1所示，它是由紫外线灯管和四倍压整流屯路组成。当接通220V交流电源时，二极管VD1、VD2、VD3、VD4和电容C1、C2、C3、C4组成的四倍压整流电路产生直流高电压。而此时紫外灯管HL随220V电源接通而点亮，其波长约为250 mm，利用蚊虫的趋光效应来引诱蚊虫，当蚊虫扑向紫外灯管HL时，内于灯网布满高压，因而蚊虫受到电击后即刻死亡。
    本电路四倍压整流可产生约800V左右的高电压，尽管电压较高，电流却很小，而且在电路中接入了两只限流电阻，可以保证人身的电气安全。


元器件选择
    HL选用3-5w的紫外灯管。R1、R2选用1/2W 20kΩ RJ电阻。VD1-VD4选用1N4007。C1-C4选用0.47uF的涤纶电容器，耐压≥630v。电容器C5对灯管有限流作用，能够延长灯管的使用寿命，但对灯管的亮度会有影响，因此C5的电容值可据实际情况选择，一般取0.033-0.047 uF/630V为宜。

制作方法与使用说明

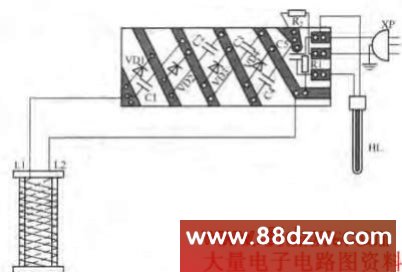

    本电路的印制电路板图及接线图如图2所示。高压电网是由0.5-0 .90mm的铁丝在塑料骨架上隔离绕制网成，两根铁丝端点L1、L2间不能发生短路，否则会击穿而烧坏电路。两线之间的距离不宜太宽或太窄，太宽不能有效地触及蚊虫，太窄又易使铁丝变形而出现短路，一般为2-3.5mm较适宜。

    使用时注意以下几点：

1. 灭蚊灯管点亮后，室内不宜有其他光源，否则会影响到灭蚊效果。
2. 在拔下电源插头时，人手不宜即刻触及电网铁丝，由于电路内的电荷尚未泄放完，有可能电击人手(最好待2min后再碰触)。
3. 灭蚊灯应放在小孩触摸不到的地方，工作时，千万不要随意触及电网铁丝，特别是防止小孩触碰，否则后果严重。

电子设备外壳是否带电的检查
    本装置由于未采用隔离方式，因此有带电现象，可用数字万用表加以判别。用数字万用表交流200V档，将黑表笔拔出，红表笔插入V/Ω插孔中，此时用红表笔搭在设备的金属外壳上，如果显示值为零，表明被测电子设备外壳有漏电现象，可用此方法检测家用电器（如电冰箱、微波炉、洗衣机等）是否有漏电情况。
