    超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。
    一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。使其重放频率范围仅为超重低音音频。下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类
    就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱
1、  密闭式音箱
    顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1。

    密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。
    在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。Fs大于50Hz时，箱体容积最好能够大于2立升。
    闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。另外，填充吸音棉，也可提高音箱的效率，正确的填充量，最大可提高音箱效率达15%，吸音棉的多少通常需要通过反复试听来决定填充量的多少，以声音不浑浊(量偏少)，沉闷(量过多)为原则，其它类型音箱也是如此。
    对于闭箱型低音炮，对单元的要求相对其它类型音箱要严格一些，其中希望Fs以低于40Hz为好，Qts应该在0.3-0.6，Fs/Qts≤50。除此之外单元口径最好大于20cm ,而且属于长冲程设讨。

2、倒相式音箱

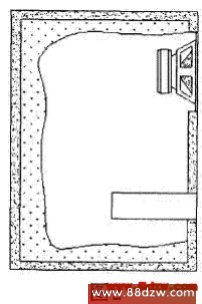

    是市场上最多的一类音箱，音箱上设计有倒相管，即所谓的低音反射式设计，见图2。

    倒相式音箱，在单元工作于谐振频率Fs以上锥盆位移相对较小，因而功率承受能力较高，谐振失真较小，但在谐振频率以下，锥盆位移量大幅度增加，谐振失真增加，在相同容积与单元条件下，倒相式音箱可以获得较闭箱更低的低频下潜截止频率。另外，理论上倒相式音箱的效率可以做到大于闭箱约3dB。
      当然，倒相式音箱包括倒相管的设计、制作、调校难度要大于闭箱。倒相式音箱内部也需要填充适量的吸音棉，通常比闭箱少一些。
    在单元选取上，Fs以低干45Hz为好，Qts应该小于0.5，而Fs/Qts取值应该在100左右为好，单元口径应该大于17cm，为获得较大的声压功率，与闭箱一样，宜选用长冲程设计的单元。
