图1 分频器电路图
    L1与C1组成的低通滤波器将200-54的分频点选在1.5kHz，这里将它的分频点适当提高，主要是单元特性好，更重要是音频的功率多半都集中在中低频，适当提高低频单元的截止频率，可以充分发挥单元特长，给出的声音将更加饱满有力度。如果分频点过低，不但丧失了单元优势，反而还会加重中频单元的负担，引起振幅过载、失真增大等弊病。
    虽然中频单元的有效频响宽达800Hz～10kHz，L2、L3与C2、C 3组成的带通滤波器仅取其1.5～6kHz的一段频带，这也是它的黄金频段。L4、C4构成的高通滤波器将YDQG5-14的分频点定为6kHz，本单元的下限截止频率也取得较高，将更加轻松自如地在高频段发挥它的特长。由于合理的选择分频点，3个单元各自都工作在声效率最高的频带，故系统的综合灵敏度也要比各单元的平均特性灵敏度高出1～2dB。
    分频器元件少，电路也很简单，对于分频电容器最起码的要求是高频特性好，耗损及容量误差小。目前的聚丙烯CBB无极性电容器的耗损角正切值仅为0.08％ ～0.1％ ，高频性能优异，体积小、无感、价廉，完全能胜任Hi-Fi系统分频电路的需要。本音箱选用耐压为63V的CBB21、CBB22电容器，9.4 uF的用2只4.7 uF的并联即可。高耐压电容在分频器上无大意义，价格却成倍上升。不要盲目崇拜那些舶来品洋电容，这类电容并不一定能明显改善音质，价格却高得惊人，有时1只10 uF的电容往往超过一只中低频扬声器单元的售价。
    分频线圈L的内阻R0大小直接关系到传输效率与音质，在胆机中分频器与输出变压器二次侧线圈、扬声器音圈及传输馈线呈串联回路。当L的直流电阻较大时，引起插入损耗增大，传输效率下降，不但白白浪费了大量输出功率，还会明显降低对扬声器的阻尼作用，导致声音浑浊、瞬态响应变坏等。显然L的R0越小，插入损耗小音质也越好。通常，L的直流电阻做到音圈电阻的1/10以下就很好了。
    分频线圈电感量的误差要尽量小，不然会使分频点偏移，引起各频段重叠太多或衔接不良而出现峰谷点，响应也变得很不平滑。电感线圈制作很容易，但在绕制时遇到的问题是电感量的准确程度难以掌握。以下给出的线圈数据是经过实际测量得来的，只要线圈骨架几何尺寸、线径、匝数符合要求，电感量一般不会有较大的误差，当然有条件最好用数字电感仪测量一下。从图2的线圈数据看，几个线圈已接近最佳结构尺寸，线圈的R0小，Q值也较高。由于导线线径很粗，L的电阻小到0.2～0.4 Ω，已做到重料发烧级的分频器了。对于胆机用音箱分频器，不要刻意去追求那些5N、6N的纯铜或无氧铜导线来绕制，还不如下功夫从线圈的最佳结构、减少输出变压器二次侧线圈或扬声器传输馈线的R0方面来得合算。

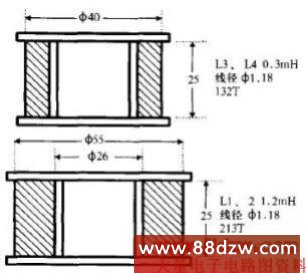

图2 分频线圈数据

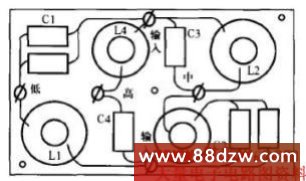

    分频器的组装不一定非印刷电路板莫属，一来自制麻烦不易，二则电路板的载流量往往不够，引起效率和音质下降。一般用一块胶木板或塑料板即可。笔者采用一个普通塑料录象带包装盒作为安装板， 由于板的面积大(200mm X 120mm)，各线圈之间距离大，不会发生有害的互耦作用而影响分频质量。L、C元件在板上的分布及电路如图3所示，L1～L4，Cl～C4用胶粘在板上，并在元件引线相应位置钻2mm小孔，引线穿入板后直接连接成电路。这样R0小，电路也整齐简洁，最后不要忘了在端子接线处做出相位及输出标志。

图3 分频器组装图

5．音箱制作
    音箱作为一种真实再现声音的装置，在设计上它的声学性能是首要的，其次才是审美方面的要求。音箱设计比较复杂，还要知道低频单元的一些关键数据才行。本音箱的尺寸定为790 mm X300mm X 270mm，从一般家庭放音情况看，这是个非常适宜的体积。对中、高频单元来说，不能简单地把箱子看成是组装支架的作用。对于Hi-Fi放音，箱子越窄越有利于中高频辐射，声场分布宽音质也越好，本箱宽度做到270mm，已接近低频单元外径的极限。由图4可见，各单元及倒相管都紧靠在一起，且都尽量集中在箱子最上端，其特点是声象集中，声音没有分裂现象。由于声波与听音者耳朵呈同一水平，声音也真实自然。
