    YDQZ10-2的振膜背腔附加了一个很大的圆型罩子(Φ120mmX 60mm)，它与振膜里面的音圈和磁路形成一个很大的封闭容器。罩内填满了松软的吸音材料，其目的是消除振膜后腔产生的驻波，以此改善中频段的响应平滑度。由于振膜背腔密封，因此装在箱子里也彻底消除了低频声波对它的调制。同样，罩子侧面也开有减压作用的空气疏通孔。

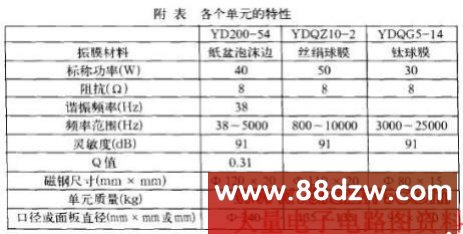

    由附表可以看出，YDQG5-14的高频响应相当宽阔，灵敏度也特别高，这完全归功于所采用的钛球膜技术。钛金属是一种新型的高科技宇航材料，用钛箔制成的振膜虽然薄如蝉翼，但却非常坚硬。其球膜直径为1英寸，如此轻巧的振膜极为灵敏，非常适应高频振幅特性。在它的振膜上又模压了许多鱼鳞状的机械增强筋，令其即使在振幅很大的情况下也不会产生有害的分割振动。    该单元的平均特性灵敏度高达91dB以上，有效频响可从3kHz一直到25kHz的超高频，比现在流行的那些织物纤维软球顶高频单元的频响要宽得多，灵敏度也要高出3～4dB。它对信号中的谐波刻画生动，音质清脆明亮，音色绚丽多彩且极富穿透力。由于其电声效率高，因此与本箱选定的中、高频单元的效率十分匹配。该单元的额定输入功率为30W ．这样的功率正好符合家用Hi-Fi音箱的高频功率分配。因为是非磁液结构，所以高频分析也将更加细微、透彻。
    钛、铍、铝等硬球顶中、高频扬声器的音质魅力无可厚非，但不少朋友对此类单元始终心有余悸，认为金属振膜声音尖刺、生硬，总
怕用不好。其实，现在的音乐大多为金属乐器的演奏，硬球顶振膜与它们为同一属性，刻画表现这些音乐是最自然不过的了。看一下当今文体演出中使用的大功率Hi-Fi专业音箱，它们都采用了灵敏度高达100多dB的金属振膜中、高频扬声器，并且还给它们附加了各式各样提高声效率的号筒。因此，播放的声音不但清澈明亮，而且歌手的演唱也十分甜美细腻。相信聆听过大型场馆文艺演出的人们都有亲身体验，谁也没有感觉到声音冷艳、尖利或不柔和。
    当然，组装Hi-Fi音箱时也不必拘泥于同一厂家的单元， 只要所选单元的特性有利于提高功放的效率与音质，那么完全可以采用不同厂家的单元搭配组合。例如，选用南京的YD200-8XPH低频单元、惠威的大球顶中频单元及银笛其他型号的钛球顶高频单元等。如果你希望本箱能同时适合晶体管功放的口味，那么可将特性相应的软球顶高频单元加装在本箱上，使其成为音色取向可变的音箱，具体的方法在本文后面将有所涉及。


4．分频器
    分频器是宽频带放声系统的一个十分重要的部件，虽然它只是个带通滤波器，仅仅对不同扬声器单元承担着频率分配的任务，但其性能、品质将直接影响音箱的保真度与效率。许多朋友在制作音箱时常常把目光盯在扬声器单元的选择及音箱方面，却把分频器看得无足轻重，显然这对Hi-Fi的放音是不幸的。

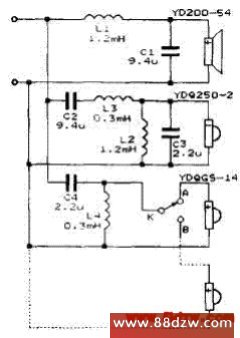

    一只优良的分频器应内阻低、耗损小，有很陡的频率衰减斜率。鉴于目前市场上发烧级分频器很难寻觅且价格也不菲，更重要的是分频频率完全依据所选单元特性而定，成品分频器往往并不一定适用，因此，Hi-Fi音箱的分频器还是自制为上策。图1是本箱的分频电路，它的衰减率是按每倍频程-12dB设计的。分频点很重要，它直接决定着各单元能否工作在最佳响应频段，并将其衔接成一个宽阔而平坦的放声系统。分频点应选择在各单元最出色的一段频带，一定要避开频响两端急剧起伏变化的峰谷段，才能衔接成一个频响宽阔平坦、效率高的Hi-Fi音箱。否则，即使做到了宽频带，频响也会变得高低不平、过渡特性变坏等。对于Hi-Fi音箱来说，应尽量采用厂家推荐的分频值。
