    说起音箱，人们很容易就想起大型落地音箱，至于小型音箱，人们一般不会期望它的音质会超过大型落地音箱。
    那么小音箱的音质真的就不好吗？
    本人手里有一对“银笛”YD131-727X 5寸低中音扬声器和一对“银笛”YDQG4-2高音扬声器，恰好能制作一对小音箱。
    制作过程如下：

(1)首先要确定制作密闭式的还是倒相式的音箱。本人觉得倒相式的虽然低音下潜得深一些，但密闭式的低音晰象度更好，故此考虑决定选择制作一款密闭式的音箱。

(2)确定音箱的容积。利用如下公式
V=355a⁴/αf_o²m_{o         (1)}
V=音箱的有效内容积(L)；a=扬声器有效振动半径(cm)；α=劲度比；mo=低音扬声器振动系统等效质量(g)；fo=扬声器低频共振频率。
    具体运用次公式求容积时有两种方法。一种是先确定Qoc；另一种是先确定foc(密闭音箱最低共振频率)。
    第一种方法：先确定Qoc(设为理想值Qoc=0.7)把具体数值代入式1
其中α=(Qoc/Qo)²-1=(0.7/0.5)²-1=0.96
得出的结果：V=355×4.8⁴/0.96×65²×6.6≈6.5(L)
    第二种方法：先确定foc。作为密闭式音箱一般情况下
foc=fo×(1.2～2.0)
    本例foc=fo×1.4=90Hz 把具体数值代入式1
其中α=(foc/fo)²-1=(90/65)²-1=0.96
    得出的结果：V=355×4.8⁴/0.96×65⁴×6.6≈6.5(L)
    从两种方法计算得出的结果来看：两种方法计算出的容积都约是6.5升。而且和厂家推荐的数值也相同。如此的巧合说明该密闭音箱最低共振频率为90Hz是一个非常合适的值。因此决定该音箱的容积为6.5升。

(3)确定音箱的外形比例。为了预防驻波的产生，长、宽、厚的比例一定不要成比例。另外还要考虑能否把扬声器放进箱体以及外形是否协调美观。经过如上考虑，最后选定长、宽、厚的比例为1.6:1.0:1.1。那么计算音箱各棱的长度用如下算式：
    取N为一常数。则长=1.6N；宽1.0N；厚=1.1N。
1.6N×1.0N×1.1N=6500cm =6.5(L)
1.96N2=6500；N3=6500/1.96；N=14.5
长=1.6N=1.6×14.5≈23.5cm；
宽=1.0N≈1.0×14.5=14 5cm；
厚=1.1N×14.5≈18.5cm

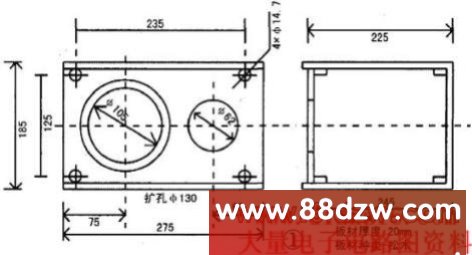

    至此音箱的外形就确定下来了。见图(1)。


(4)分频器的设计。从两只扬声器的重放频率范围来看。低音扬声器高至15k，高音扬声器低至3k，因此可把分频点频率选为5K左右。如果比较一下附表1和附表2会发现两只扬声器的灵敏度同为88dB，但低音扬声器的标称阻抗为6Ω，而高音扬声器的标称阻抗为8Ω。这样低音扬声器输出声压级会高一些，这一点恰好祢补了低音扬声器效率低的特点，也省去了高音衰减网络。电路图见图2。低音扬声器的高截止点按6dB/oct设计，高音扬声器的低截止点按12dB/oct设计。电感和电容的值不是按计算值取的而是按经验取值的，但这样偏差值很小。在实际应用中不会出现问题。


附表1 “银笛” YD131-727X低音扬声器参数表

功率(W)	频率范围(Hz)	灵敏度(dB)	等效质量(g)	Q值	有效振动半径(cm)	等效容积(L)	备注
50	65-15k	88	6.6	0.5	4.8	6.5	长冲程，防磁，6Ω
