特斯拉线圈的制作
[08-22 13:08:02] 来源:http://www.88dzw.com 电子制作 阅读:8167次
文章摘要:对依照本文制作的特斯拉线圈所直接击中的人的可能情况: 由于频率很高,所以短时间致命可能性很低.(但是心脏病等就不好说了) 由于高频的集肤效应,可能会造成不同程度的表皮烧伤. 考虑到尖端放电效应,可能会导致肢体突出端或末端的较严重烧伤(男人可要注意了!) 由于特斯拉线圈属于超高压放电设备,考虑到电磁感应原理可能会对一定半径范围精密电子器件造成破坏(如,手机,电脑等) 特斯拉线圈装配示意图和电路图 特斯拉线圈的结构并不复杂,如下图就是制作一个特斯拉线圈的所有部件(不包括支架),但是基本的动手能力和基本的电学知识还是要有的.这些图都是画的,大家将就这看吧.实物装配
特斯拉线圈的制作,标签:电子制作网,http://www.88dzw.com对依照本文制作的特斯拉线圈所直接击中的人的可能情况:
- 由于频率很高,所以短时间致命可能性很低.(但是心脏病等就不好说了)
- 由于高频的集肤效应,可能会造成不同程度的表皮烧伤.
- 考虑到尖端放电效应,可能会导致肢体突出端或末端的较严重烧伤(男人可要注意了!)
- 由于特斯拉线圈属于超高压放电设备,考虑到电磁感应原理可能会对一定半径范围精密电子器件造成破坏(如,手机,电脑等)

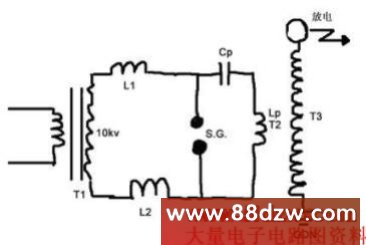

特斯拉线圈装配示意图和电路图
特斯拉线圈的结构并不复杂,如下图就是制作一个特斯拉线圈的所有部件(不包括支架),但是基本的动手能力和基本的电学知识还是要有的.这些图都是画的,大家将就这看吧.

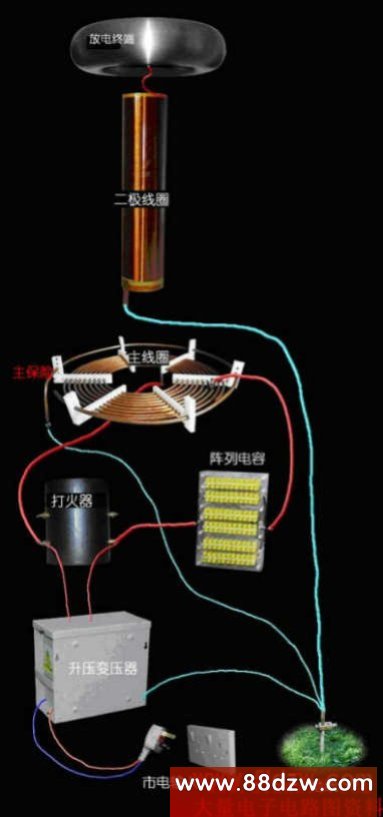

实物装配图:
虽然按照本文设计的是一个"标准"特斯拉线圈,制作者不必花很多精力和时间在它的原理和计算上面,但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈,还是大致了解一下这里面的原理和计算方法比较好.还有,制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动.(除了危险一些)在有了足够的资金和充分的时间安排后就可以开始了.
涉及到特斯拉线圈的一些计算公式
受朋友建议,我再次提醒这里的看客们,如果您试图制作一个特斯拉线圈的话请一定先看完我的介绍在施工,这样您才会对特斯拉线圈的危险性有个大概的估计.同时,如果您非要先上手的话,请记住,绝对不要在家里面启动特斯拉线圈,绝对不要用公共地线,如果散热没有解决好的话,请不要让特斯拉线圈工作超过30秒;否则将有可能导致火灾,切切
- 电弧长度: 电弧长度 L(单位:英寸); 变压器功率 P (单位 瓦特); L=1.7*sqrt(P) (sqrt为开方)
- 电容阵容量: 变压器输出电压(交流)E(单位 伏特); 变压器输出电流 I(单位 毫安); 电容器阵列最大容量C(单位 微法) ; 交流频率F(单位赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的大小涉及到与变压器功率的一个匹配问题,当电容过大时在交流上升到顶点时(即sqrt (2)*V时,电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作,整个系统也就无从启动 ]
- 电容阵的计算就是电容的简单串,并联,初中就学过,在此就不提了.例如当变压器功率为1000瓦时,输出电压为10000伏(交流),那么电容匹配为0.0318uf,手头有电容规格为:0.047uf 1000~,1600-,再取保险一点到 耐压 1500v~则需要电容阵列安排如下:15个电容串联成一个基本链(BC);再10个这样的基本链并联而成(J),共需要电容150个,若每支电容分压降为630v~(这样可以大幅度延长电容寿命),则: 24--BC,16--J,共需384支电容.
- 其他: 震荡频率:F = 1/(2*Pi*sqrt(L*C))

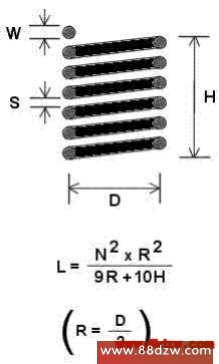

次极线圈相关计算:如下图 主线圈相关计算 :如下图
