二、实际制作
    笔者用2.5mm厚铝板制成分体式机箱。使用手电钻可以非常方便地开孔。电源连接插头插座耐压250V(交流)，使用过程中没有任何不妥。分体连接线使用特福龙镀银线制成，外面使用热缩管或塑料套管包覆即可，长约30cm。因为灯丝为交流供电，连接线需要双股绞合。

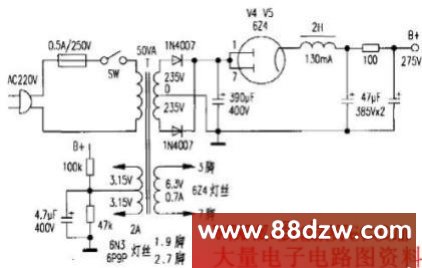

    焊接可以先从电源箱开始。6Z4灯丝交流供电，需要双股绞合，并贴近底板和侧板走线，高压交流线和6N3/6P9 P的灯丝如法炮制。可将交流的不良影响减到最低。交流高压先经过1N4007全波整流。然后直入6Z4屏极，进行二次整流。并起到软启动的效果。以保护6N3和6P9P。滤波采用电容扼流圈组合滤波。其中，电容采用了飞利浦蓝六角47uF/385V，2个军品摩洛丽390uF/400V，大客量电容可以有效减小电源波纹和内阻。扼流圈使用西门子古董2H130mA(直流电阻约150-160Ω)，别看电感量不大，但实际应用感觉还是非常不错。电源箱内采用一点接地，要注意两个机箱的地线要相连才会出声音。6N3/6P9P的灯丝使用有中心抽头的大电流绕组，两端的抽头进电源箱后，直奔电源输出插座，通过机外连接线进入放大箱内。中间抽头引入电源箱内，并用两个电阻一个电容构成灯丝对地悬浮——这是因为6N3和6P9P的灯丝与阴极之间的最大电位差为正负100V。必须对地悬浮.才能保护好电子管。
    放大箱较为复杂。因为6P9P为大八脚封装，四个6P9P就用去不少空间。必须很好设计才能装好机器。放大箱按照信号走向和线路图布局，从后向前。信号从后面进入，6N3就紧邻着电位器。然后直耦到上面的6P9P。上面的6P9P再通过电容交联耦合到下面的6P9P，然后输出。电位器采用日本ALPS双100kΩ大蓝塑壳27型。本机全部采用手工搭棚焊接。一定要注意高压线、灯丝线和信号线的布局。信号通道。无论是输入还是输出。尽量使用屏蔽线。接地采用一点接地和公共接地相结合的方法。屏极退耦电容采用了古董美国CD大八脚插式孪生电容35uF×2/350V两个，需要注意的是，屏极退耦电容的负端一定要直接入地。不能连接到6N3或者6P9P阴极地后再接地，因为这样的话，可能会引入令人讨厌的交流声，接地点选择6N3附近即可。需要指出的是6P9P之间的耦合电容采用国产军品绿色油浸电容0.1uF/1000V的品种，效果非常不错。输出电容采用斯碧680uF/200V的电解。声音还是非常好，而且因容量较大可以获得更好的低频响应。
    需要指出的是。由于6P9P的第三栅是和外壳相连接，而本机中，6P9P又接成了三极管，此时上端的6P9P外壳将带电，电压为125V左右，因为，对于老南京的管子，工作时绝对不能碰触上端的6P9P外壳，对于曙光的。其外壳虽然涂有油漆，但也不能碰触，最好将上端的6P9P外壳进行绝缘处理，这样比较安全些。因为，即使在断电状态下，由于6P9P与输出电容相连接，而优质输出电容往往能保持较高电压很长时间，一旦碰触，虽无大的妨碍，但麻麻的感觉实在不好受，所以，建议对6P9P外壳进行绝缘处理。
    制作完毕后，先仔细检查各处，看是否有短路和开路的地方。确认无误后，插上电子管，通电测试。通电后，要使用你的三个感官来确认没有严重问题(如短路等)，这就是“用眼看(异样)、用鼻闻(异味)、用耳听(异声) ，要观察各元器件是否有异样(电阻电容变颜色、电容泄漏、电子管屏极发红等)，要用鼻闻一下是否有异味，用耳听一下是否有异声(此时不要西耳机，听的是机器的声音，不是耳机里面的声音)。确认无误后。用万用表测量各处电压是否正常。确认正常后，即可插上一个廉价的小耳机试听一下，最后插上你心爱的耳机，来享受音乐吧。

三 听音欣赏
    为了检验本机各频段的表现和对音乐的重放性能。笔者使用了大量软件(CD唱片)来测试。听音的CD既包括民族音乐，如马可波罗跨世纪天碟、雨果发烧碟8，弦在烧(一)等，也包括西洋古典(精品贝多芬、金箔堡协奏曲、精品巴赫、红魔鬼)，既包括流行歌曲(极品8号等)，也包括新世纪音乐、电子音乐等，既有DDD录音，也有DSD(大电影、大西部等)、HDCD甚至XRCD(一听钟情国乐等)。总体感觉是，金石之声、铿锵有力的同时。不失柔美顺滑、荡气回肠，解析力相当高，动态也非常大。再听《家电大视野》原来音乐版班主“中烧”翻录的家电大视野纪念CD，第2张最后三首，钟表齐鸣煞是好听。清脆悦耳。最后一首，第一次听清了黑人在远处的说话声，清晰可辨。真是要动态有动态，要韵味有韵味，要清晰有清晰。笔者认为，这主要得益于两个方面，第一，管子的选择，6N3和6P9P都是胆味较浓的管子；第二，线路的选择，SRPP和WCF给予了大动态、极宽频响的重要基石。所以，这是一台非常值得一做的耳放。花费不多，你就可以得到一台质素很高的、用来驱动发烧耳机的利器。
