一、Moxon（摩克森）天线介绍
Moxon天线是一种方形天线，性质上类似二单元Yagi(八木)，增益高，具有很强的方向性，按尺寸做好后几乎不用调试，阻抗50欧姆。在U段，天线尺寸小，便于携带，是一款非常适合自制的高增益天线，在实际使用当中优于二单元Yagi(八木)天线。据说在国外非常流行。它有一个杰出的前后比，高达20分贝，意思就是说从前方来的信号非常好，天线对后方的信号或干扰衰减很大，所以噪音小，在无线电测向方面有应用价值。

二、制作方法
1 下载moxon计算软件

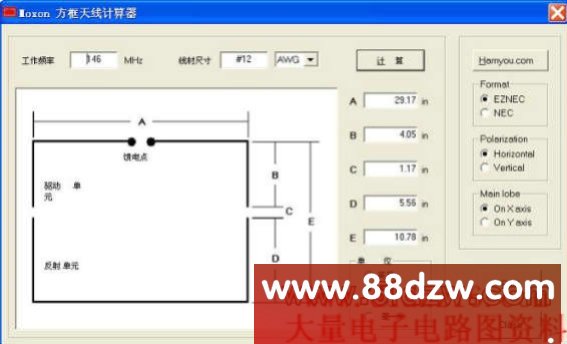

2 软件界面如下图，请注意尺寸的选择！

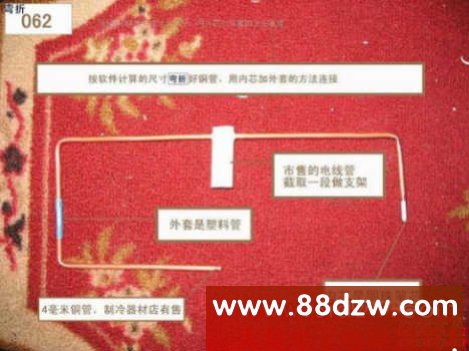

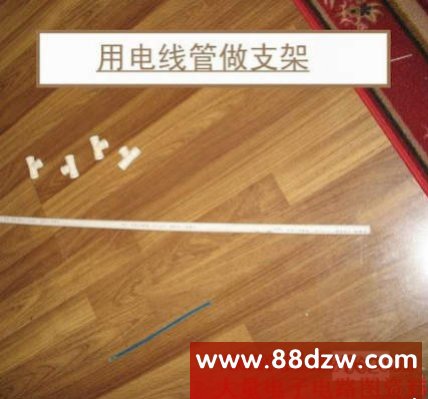

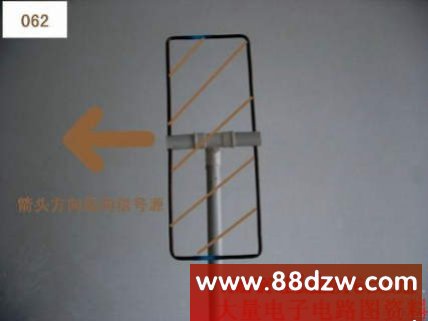

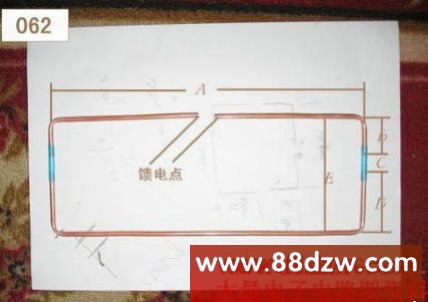

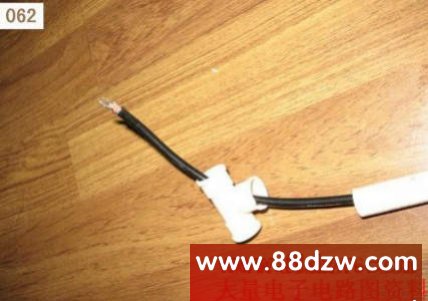

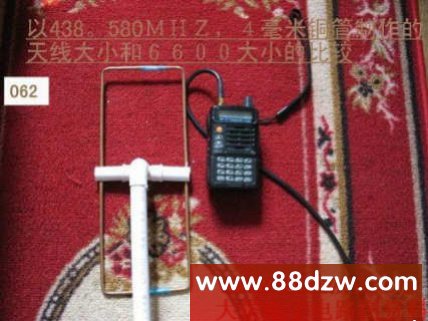

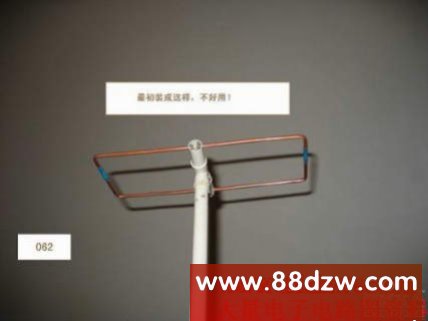

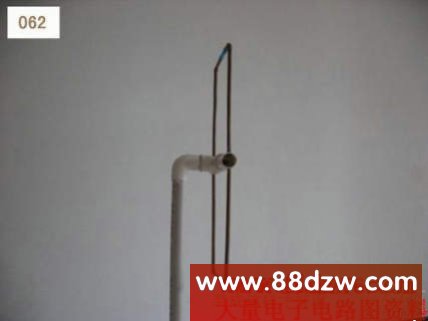

3 制作形式五花八门，以下是我的制作方法，仅供参考。

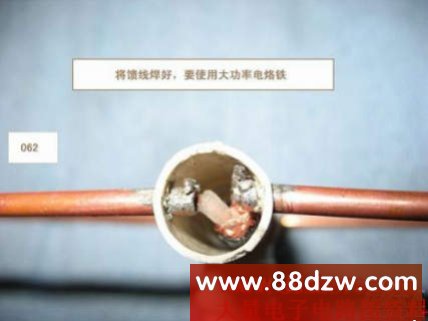

电烙铁功率小，焊的很难看
