图4
　不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。但随之而来的是分辨率降低。因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。
　如果需要将一个跳变点固定在某一个参考电压值上，可在正反馈电路中接入一个非线性元件，如晶体二极管，利用二极管的单向导电性，便可实现上述要求。图5为其原理图。

图5
　图6为某电磁炉电路中电网过电压检测电路部分。电网电压正常时，1/4LM339的U4<2.8V，U5=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。当电网电压大于242V时，U4>2.8V，比较器翻转，输出为0V，BG1截止，U5的电压就完全决定于R1与R2的分压值，为2.7V，促使U4更大于U5，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。由于制造了一定的回差（迟滞），在过电压保护后，电网电压要降到242-5=237V时，U4<U3，电磁炉才又开始工作。这正是我们所期望的。

图6

LM339制作双限比较器（窗口比较器）

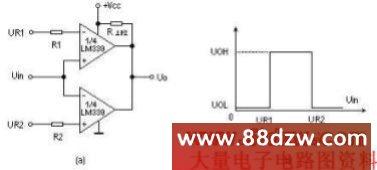

　图7电路由两个LM339组成一个窗口比较器。当被比较的信号电压Uin位于门限电压之间时（UR1<Uin<UR2），输出为高电位（UO=UOH）。当Uin不在门限电位范围之间时，（Uin>UR2或Uin<UR1）输出为低电位（UO=UOL），窗口电压ΔU=UR2-UR1。它可用来判断输入信号电位是否位于指定门限电位之间。


用LM339组成振荡器
　图8为有1/4LM339组成的音频方波振荡器的电路。改变C1可改变输出方波的频率。本电路中，当C1=0.1uF时。f=53Hz；当C1=0.01uF时，f=530Hz；当C1=0.001uF时，f=5300Hz。

　LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
