两根信号线的水位控制电路,标签：电子制作网,http://www.88dzw.com

    《电子报》曾介绍过多款实用的自动抽水电路，这些电路都需要3根以上的水位探测信号线。由于水塔与水泵的距离较远，为了节省线材和减少架线的难度。本人设计了一款只有两根信号线的水位控制电路。用来控制自家水泵，性能稳定可靠，现介绍给大家。

电路原理：

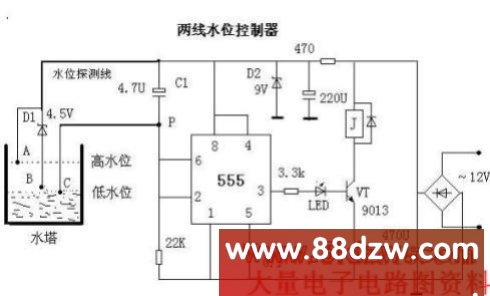

    如图，图中继电器J是用来控制水泵的电源，电容C1是为了消除信号线上的干扰。  IC:NE555接成施密特触发电路，利用其回差特性而达到保持的目的。

• 自动抽水：当水位下降低于C点时，C点悬空。IC的②脚低于1/3Vcc，其③脚输出高电平，继电器得电吸合，启动水泵抽水，水位逐渐上升。
• 中间保持：当水位上升到A点到B点之间时，电阻R4被串接入电路，此时P点电位控制在1/2Vcc左右，触发器保持原来的状态不变。
• 抽水自停：当水位上升至A点时，由于水电阻较小,P点电位高于2/3Vcc，IC的③脚输出低电平，继电器断电，水泵停止抽水。这样可以达到自动抽水的目的。

    该电路简单、制作容易，一般不需调试就可以工作。
    说明: 水位探测线A、B、C可直接用胶皮铝线做成，插到水池里，BC要求靠得很近但不能直接接触。A是最高水位探测线，C是最低水位探测线。
