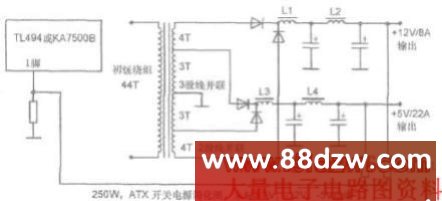

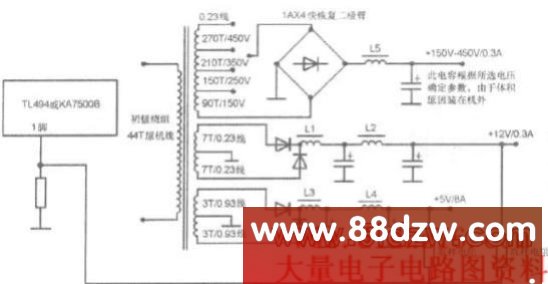

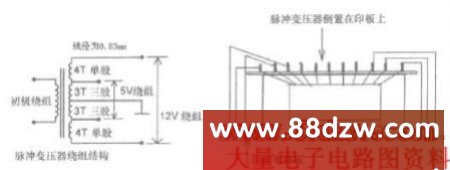

    一般ATX电源的脉冲变压器的绕组结构见图5，为了满足5V/22A电流的需要，一般5V绕组采用三股0.83mm的漆包线并联使用，12V/8A串联于5V绕组上用双线并联使。而我们用于胆机供电时，用不了那么大的电流，所以在重新绕制时需重选漆包线的线径，具体的绕制参数见图4中的标注。将改绕好的脉冲变压器顶部向下，用粘合剂粘在印板上固定，然后将初级线圈、5V、12V线圈分别连接到印板上原位置，高压用的4只快恢复二极管采用搭焊方式，焊在脉冲变压器的空置引脚上选择所需电压端的抽头焊上。然后通电检查5V端子看能否输出6.3V的直流电压，如能输出6.3V直流电压说明脉冲变压器改制成功，如电压偏差在15％以内可重新调整取样电阻的阻值来满足，如偏差太大则应检查脉冲变压器绕制数据，不行则需重新绕制。检查散热风扇的电压情况，根据情况增减串联在风扇电源电路中二极管的数量以保证电压稳定在12V，使风扇能安全稳定地工作。这样改制的ATX电源就可以用于胆机的电源供应了，当然用开关电源为胆机供电这个问题在圈内一直有争议。这就看设计者自己怎么选择了。根据我个人使用这两种电源的情况来看，开关电源对音质并没有什么影响，而且灯丝供应还非常稳定，不会受到市电变化的影响，重量也比铁芯式变压器轻很多。


六、与音箱的搭配问题
    甲类单端胆机的输出功率都较小，在一与音箱搭配时应考虑到这个因素。现在生产的扬声器为了降低自身的失真大多灵敏度都偏低，对于甲类单端胆机来说，推起来有些困难。与甲类单端胆机搭配时最好选择一些灵敏度较高的音箱，灵敏度的高低不仅与扬声器自身的灵敏度有关，而且与音箱箱体的结构形式有密切关系。在常见的几种音箱箱体结构形式中灵敏度从高到低依次为，号角式音箱，传输线式音箱，倒相式音箱，密闭式音箱。号角式音箱应该是甲类单端胆机的首选。因为在扬声器单元不变的情况下，号角式音箱的灵敏度比密闭式音箱要高约10dB，这就意味着这只号角式音箱在输入功率相同时所产生的声压比同等体积的密闭箱大10倍，这对甲类单端胆机重放高保真信号非常有利。但号角式音箱的制作难度较大，在自制时应充分估计到其难度。下面给出一个音箱灵敏度与所需输入功率的关系表供大家在选择音箱式参考。
    从音箱扬声器形式来说我个人认为还是选择全频式单元结构为好，因为选择两分频或三分频结构虽说能扩展高、低频的功率频响范围，但增加分频器后会增加插入损耗，使甲类单端胆机的负荷增加。另外整个频响曲线都会受到分频器的品质影响。而且胆机受到输出变压器功率频响曲线的限制，也不可能像晶体管功放那样，能输出低至几Hz高至数+KHz的音频功率。所以说与甲类单端胆机配接的音箱没有必要盲目的去追求超宽频响的音箱，应根据自已胆机输出变压器自身的频响范围来合理选择音箱的频响范围。

附表 要达到105dB声压时输入功率与音箱灵敏度的关系

输入功率(W)	1	1.26	1.58	2	2.51	31.6	3.95	5	6.31	7.94
音箱灵敏度	105dB	104dB	103dB	102dB	101dB	100dB	99dB	98dB	97dB	96dB
