图5-5 白炽灯的交流调压效果
再换上风机,终于实现调压调速了:从可控硅全开到接近135°的触发角均可以稳定地调速(角度再大些风机力量就不够了,会转不起来)。今天屋里人多,不便接风机,太吵了,就给自已山寨的电路还有风机上个图吧(图5-6)。

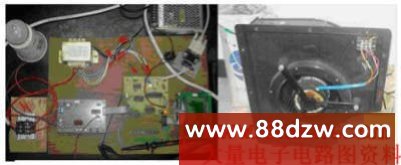

图5-6 交流调压板与离心风机

6.后记
 看来,菜鸟做事情,细心是第一条;另外不能想当然地处理问题,否则就是在制造问题。
 此事做完后,并非一帆风顺。老板又想在另一个机器上整出个交流调速来。这次的主角是个25W的单相交流电机,也是带电容运行的。我充满期待地把做好的调速板接上,发现,电机只有三种运行情况:全速运行——开始发抖——停着不转。怎么调都不行。为什么风机能调速,而一个普通的单相电机却不行呢?上网上一查,发现一行字:只有风机、泵机类电动机等软特性负载、或者力矩电机场合可通过调压来实现调速。好了,原来我这个电机的应用场合不太合乎要求。不过老板硬要我实现这个功能,怎么办呢?咱下回再来分解吧,我得吃饭去了。
哦,对了,还有参考文献,方便查找,下面列出来。还有其他没列出来的,是当时看过的一些可能有用的文档资料,我都把它打包传上来了。感兴趣的朋友可以下载来研究下,有什么好的建议也尽量提出来吧。
最后,欢迎拍砖!

7.参考文献
[1]    单相交流调压电路简介,www.hudong.com/wiki/单相交流调压电路
[2]    Applications of Non Zero Crossing Triac Drivers- Featuring the MOC3011,仙童半导体,2003
[3]    MOC3020 THRU MOC3023 元器件数据表,德州仪器,1995
[4]    RC snubber circuit design for TRIACs,意法半导体,2007
[5]    USE OF TRIACS ON INDUCTIVE LOADS,意法半导体,2004
