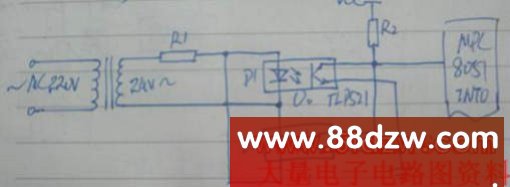

图2-3 交流过零检测电路
3.发现问题
洋公司就是好(太崇洋媚外了),什么文档都有一些。上仙童的网站上搞下来几个Application Note[2],再看了看TI的Datasheet[3],然后如法炮制。“反正是交流调压,照做应该没问题吧?”我心想(想当然似乎是菜鸟们的通病吧)。于是乎一下午的时间,照这个图把电路弄了出来,如图3-1。

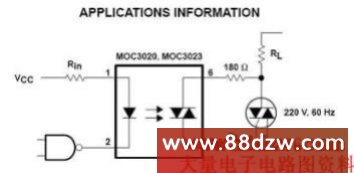

图3-1 双向可控硅驱动阻性负载
先不给风机上电。给过零检测电路通上电试试,还好,波形出来了,正反向过零检测,100Hz,先窃喜一下。再试下移相触发信号,貌似也没问题(图3-2)。

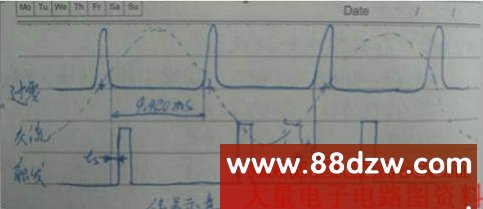

图3-2 过零与触发信号示意图
这下好了,波形都搞对了,让俺先在风机上试一把。上电,风机转起来了。然后,按几下按钮,让它减速。
见鬼了,盯着示波器看,明明触发信号一点点的后移了,这风机怎么就没动静呢。半个工频周波周期是10ms, 我就给可控硅设计了个0~9500us的可调触发延时时间。过了一会,触发信号的延迟到3000us的时候,风机抽疯了——一下快,一下慢地转着;再下去,等触发延迟快到7000us的时候,风机跟死在那儿一样,一动不动了,只听见风机绕组发出嗡嗡的响声。
这一幕把我这菜鸟彻底搞糊涂了:风机不是可以调压调速的吗?不就是用双向可控硅调压吗?大公司出的应用笔记,不会完全不对吧。回头又看了一下TI的文档,发现自已忽略了一条重要信息:我把电路做成处理阻性负载的形式了。再看下面,哦,有一个专门针对感性负载(比如电机)的(图3-3)。

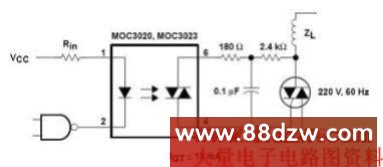

图3-3 双向可控硅驱动感性负载
区别似乎只在于:需要为原来的电路加上一个Snubber network,汉名应该叫“缓冲网络”。幸好电路不用怎么改。直接照着一个技术文档[4]算了一下值,安上电容电阻,打了打表,没问题了,再上电。
结果还是令人沮丧的。这没有解决我的问题,反而增加了一个更不爽的地方——调压时,电路会发出“嗞嗞”的响声,而且,触发延迟越大,响声也越大。后来发现,自已一时糊涂,把高压瓷片电容加到缓冲网络里去了,换成CBB电容,声响就基本没有了。可是,这还是不解决调速的问题——调到大约50°触发角的时候,风机就会一下快,一下慢地抽起疯来。
4 问题分析

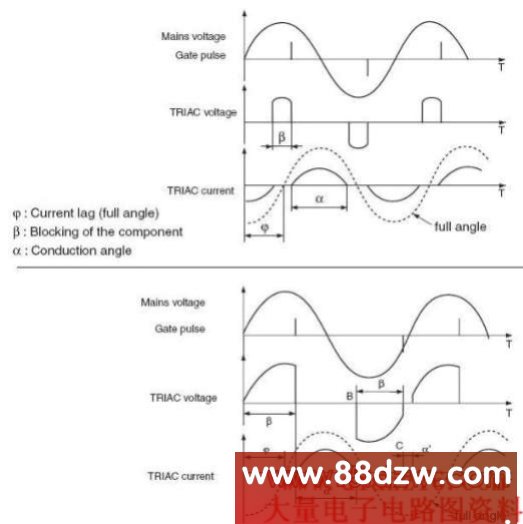

又仔细查了一下文献,开眼了。ST的一篇应用笔记[5]中指出,对付阻性负载与对付感性负载的不同之处。原来,用一般的可控硅调节感性负载的电压时,不仅要给它安上缓冲网络,消除高电压、大电流冲击下可能产生的误触发情形,还得注意触发时机,因为,感性负载会使得通过的交流电压与电流不同步,电流相较电压会产生一个明显的滞后角,不恰当的触发时机会使电机处于不对称运行的状态(比如交流的正半周有电流,而负半周完全被关断),以致无法进行正常的调压。上面说的就是图3-4的这种情形。
