采用红外接收译码的遥控开关电路图

文章摘要：采用红外接收、译码电路的遥控开关电路μPC1373H的红外遥控开关电路如下图所示，发射电路由555接成的无稳态多谐振荡器构成。振荡频率在38KHz左右。接收电路采用专用红外接收、译码集成电路μPC1373H，其内部设有自动亮度控制电路（ARC），对于强度不一，频率相符的红外信号，均能作出准确反应。此时，输出端由高电平变为低电平，从而控制执行电路。

采用红外接收译码的遥控开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

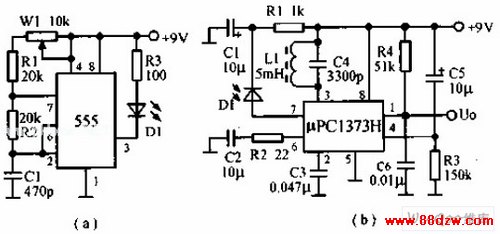

采用红外接收、译码电路的遥控开关电路μPC1373H的红外遥控开关电路如下图所示，发射电路由555接成的无稳态多谐振荡器构成。振荡频率在38KHz左右。接收电路采用专用红外接收、译码集成电路μPC1373H，其内部设有自动亮度控制电路（ARC），对于强度不一，频率相符的红外信号，均能作出准确反应。此时，输出端由高电平变为低电平，从而控制执行电路。
