KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图

文章摘要：相关元件PDF下载：KD-12E KD-12F KD-12E/KD-1290器件是浙江肖山晶体管厂最新推出的用于遥控、遥测的专用编码/译码集成电路。利用这种电路可使许多复杂和难以解决的遥控系统、巡回检测系统的设计大大简化，且电路工作可靠性极高。目前这种器件已被广泛应用于家电、工业控制、报警及机器人控制方面。KD-12E外形引脚图KD-12DKD-12（F） 电气参数： 由于KD-12E/KD-12D（F）均采用CMOS工艺制造，因此工作电压范围宽，功耗低。其典型工作电压范围为2～5V，静态电流（无振荡）为0.1～1μA。由于A8/D8～A11/D11用于控制码输入，因此2

KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

KD-12E   KD-12F

KD-12E/KD-1290器件是浙江肖山晶体管厂最新推出的用于遥控、遥测的专用编码/译码集成电路。利用这种电路可使许多复杂和难以解决的遥控系统、巡回检测系统的设计大大简化，且电路工作可靠性极高。目前这种器件已被广泛应用于家电、工业控制、报警及机器人控制方面。

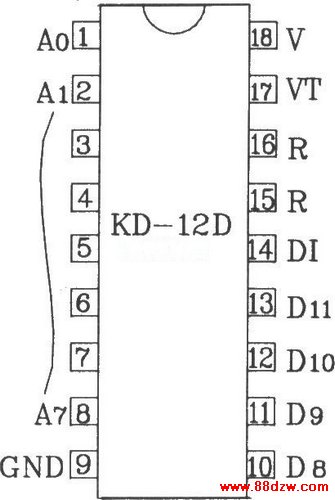

KD-12E外形引脚图

KD-12D

KD-12（F）

       电气参数：

  由于KD-12E/KD-12D（F）均采用CMOS工艺制造，因此工作电压范围宽，功耗低。其典型工作电压范围为2～5V，静态电流（无振荡）为0.1～1μA。由于A₈/D₈～A₁₁/D₁₁用于控制码输入，因此256种编码中每种内又能有16种子密码，通过人为设置可完成不同的控制功能。在发射/接收电路中一般取接收编码电路振荡频率为发射电路振荡频率的50倍。

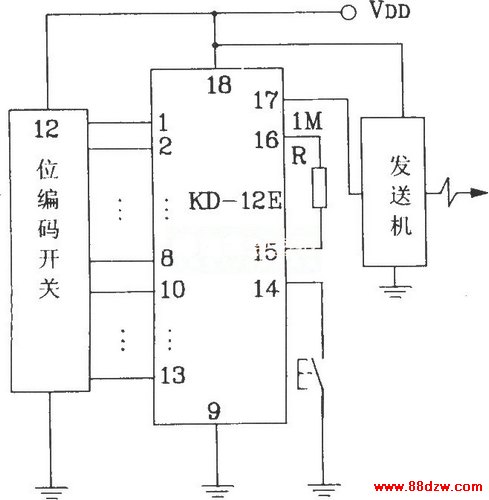

KD-12E构成4096路单一功能遥控应用电路

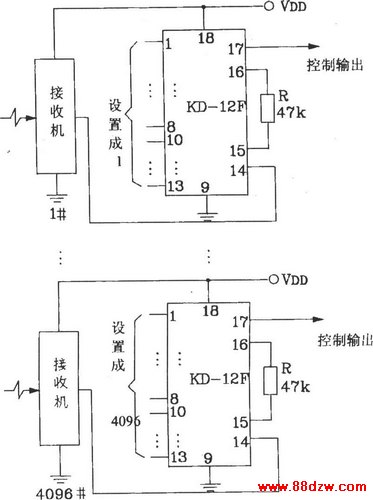

KD-12D构成4096路单一功能遥控发射/接收应用电路
