 本文介绍的数控多路开关由八键遥控器和带有八只继电器的接收组件两部分组成。该装置采用了高稳定无线收发模块和遥控专用编／解码集成电路，具有保密度高、遥控距离远、性能稳定可靠和静态功耗低等特点，可以对八路家用电器设备开关进行遥控。

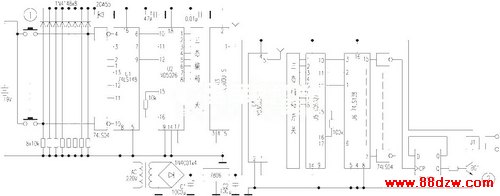

    数控多路开关的遥控器电路如图１所示，该遥控器主要由三个集成电路组成。电路中Ｕ１（７４ＬＳ１４８）为８－３线编码集成电路，它能把八路开关信号编成ＢＣＤ码输出。Ｕ２（ＶＤ５０２６）为遥控专用编码集成电路，该集成电路共有８位地址码（～脚），４位数据码（～脚）。本电路只用了其中的３位数据码，而８位地址码可任意组合，即接电源正、负极或悬空构成三种编码状态，共有６５６１种不同的编码状态以区别不同的设备。Ｕ３（ＹＧ３００Ｕ－Ｓ）为无线发射模块。
    当无键按下时，Ｕ１、Ｕ２、Ｕ３无电源供电而不工作，因此不耗电。当有按键按下时，电源便经过二极管向三个集成块供电，同时输入的数据经７４ＬＳ１４８编码后由它的、、脚向ＶＤ５０２６的、、脚输入数据，该ＢＣＤ码经ＶＤ５０２６编码后，以串行编码脉冲方式通过脚输入到发射集成块ＹＧ３００Ｕ－Ｓ的、脚，然后由脚向外发射。
    接收组件部分如图２所示，Ｕ４为接收模块ＹＧ３００Ｕ－Ｒ；Ｕ５为遥控专用解码集成电路ＶＤ５０２７，其～脚为８位三态地址编码端，与ＶＤ５０２６配套使用时，要求发送／接收的地址码必须一致，方可实现数据遥控；Ｕ６为３－８线译码器７４ＬＳ１３８。ＹＧ３００Ｕ－Ｓ发射的高频载波信号经天线接收后，由ＹＧ３００Ｕ－Ｒ的脚输入，通过其内部的选频电路选出发射模块发出的有效信号，再经滤波、放大整形后由脚输出，进入ＶＤ５０２７的脚，经内部比较电路确认与ＶＤ５０２６的地址码一致时，由脚输出高电平到７４ＬＳ１３８的脚启动７４ＬＳ１３８开始工作，同时数据也从ＶＤ５０２７的、、脚输出到７４ＬＳ１３８的、、脚，经７４ＬＳ１３８译码后，与发射键相对应的引脚就输出低电平，再经７４ＬＳ０４反相后触发７４ＬＳ７４，就锁存输出６Ｖ高电平，从而继电器得电吸合，达到遥控电器开的目的。再按一次遥控器上的同一按键，继电器失电，关断电器电源。７４ＬＳ０４是六反相器，７４ＬＳ７４是双Ｄ触发器。
