采用声控红外遥控开关电路图

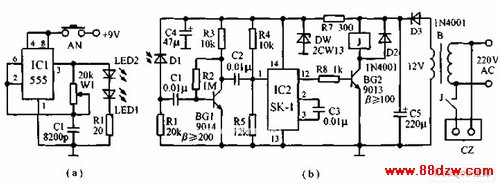

文章摘要：采用声控电路BH-SK-I的红外遥控开关发电路如下图所示，发生器为555组成的多谐振荡器，产生的脉冲驱动经外发射二极管发出红外脉冲信号。接收管与发射管配对选用，它将红外光脉冲变为电信号，经BG1前置放大，触发IC2声控集成电路BH-SK-I。受触发后其12脚输出高电平，使BG2导通继电器吸合插座CZ得电。若关机，只需要按一下发生器的按钮AN，IC2内部触发器翻转，输出低电平，BG2截止，继电器释放，插座失电。

采用声控红外遥控开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
采用声控电路BH-SK-I的红外遥控开关发电路如下图所示，发生器为555组成的多谐振荡器，产生的脉冲驱动经外发射二极管发出红外脉冲信号。接收管与发射管配对选用，它将红外光脉冲变为电信号，经BG1前置放大，触发IC2声控集成电路BH-SK-I。受触发后其12脚输出高电平，使BG2导通继电器吸合插座CZ得电。若关机，只需要按一下发生器的按钮AN，IC2内部触发器翻转，输出低电平，BG2截止，继电器释放，插座失电。
