低成本无线发射功率测试笔电路图

文章摘要：根据自已二十多年来的无线电工作实践，自制了一些检测工具，其中有一种行之有效的手持对讲机发射功率测试笔电路如图1所示。如把它安装在一只万用表的测试笔杆内，只要把笔针靠近手持对讲机发射天线的顶端，即可从发光二极管D2的发亮与否，准确地判断对讲机有没有功率发射，且可根据发光二极管的光暗程度，粗略判断发射功率的大小，制作费用不超过一元。另外，在电路图1的基础上改为图2；即拆掉发光二极管，在空位的A，B两端，并接数字万用表的DC2.5-1OV挡，去测量车载电台或手持对讲机功放级和各推动级的测试点，以判断哪级出现故障，这是功率计所不能做到的。经过长期的工作实践验证，本人认为这是一种维修对讲机的好工具。

低成本无线发射功率测试笔电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

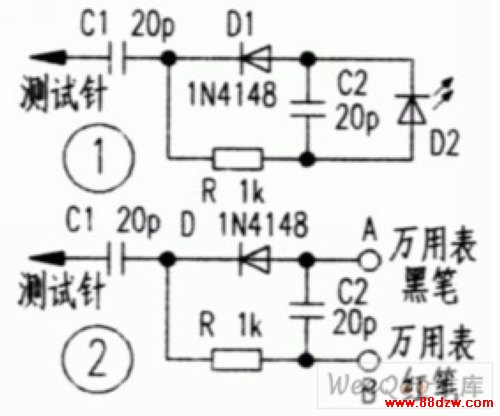

　　根据自已二十多年来的无线电工作实践，自制了一些检测工具，其中有一种行之有效的手持对讲机发射功率测试笔电路如图1所示。

　　如把它安装在一只万用表的测试笔杆内，只要把笔针靠近手持对讲机发射天线的顶端，即可从发光二极管D2的发亮与否，准确地判断对讲机有没有功率发射，且可根据发光二极管的光暗程度，粗略判断发射功率的大小，制作费用不超过一元。

　　另外，在电路图1的基础上改为图2；即拆掉发光二极管，在空位的A，B两端，并接数字万用表的DC2.5-1OV挡，去测量车载电台或手持对讲机功放级和各推动级的测试点，以判断哪级出现故障，这是功率计所不能做到的。

　　经过长期的工作实践验证，本人认为这是一种维修对讲机的好工具。
