采用TDC1808A/1809的无线电遥控延时照明灯电路原理图
[09-13 20:30:33] 来源:http://www.88dzw.com 遥控电路(综合)电路图 阅读:8131次
文章摘要:本例介绍采用TDC1808A/1809的无线电发射与接收模块制作的遥控延时照明灯,可用于公用楼梯走道照明或家庭夜间临时起床照明等情况,其功能是按一下遥控发射按键,照明灯即点亮,延迟数十秒后照明灯会自动熄灭。工作原理采用TDC1808A/1809的无线电遥控延时照明灯由发射与接收两部分电路组成。发射部分电路如图a所示,接收部分电路如图b所示。当按下遥控发射部分发射按键SB时,由VD5602编码集成电路产生的信号经TDC1808A调制后向周围发射。TDC1809接收到来自发射部分的电信号,经放大、解调后,由1脚输出再经1/2 IC2 (LM358 )整形放大,还原后的编码数据直接送人IC3 (VD
采用TDC1808A/1809的无线电遥控延时照明灯电路原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com本例介绍采用TDC1808A/1809的无线电发射与接收模块制作的遥控延时照明灯,可用于公用楼梯走道照明或家庭夜间临时起床照明等情况,其功能是按一下遥控发射按键,照明灯即点亮,延迟数十秒后照明灯会自动熄灭。
工作原理

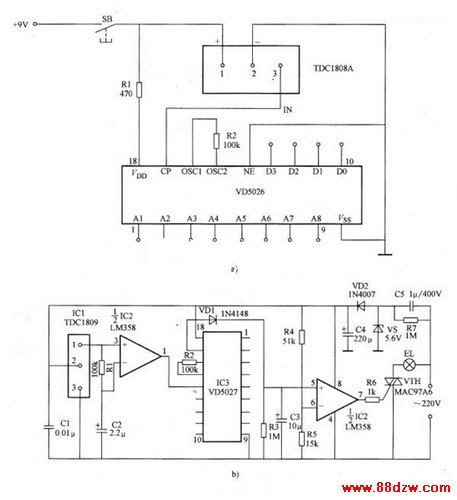

采用TDC1808A/1809的无线电遥控延时照明灯由发射与接收两部分电路组成。发射部分电路如图a所示,接收部分电路如图b所示。
当按下遥控发射部分发射按键SB时,由VD5602编码集成电路产生的信号经TDC1808A调制后向周围发射。TDC1809接收到来自发射部分的电信号,经放大、解调后,由1脚输出再经1/2 IC2 (LM358 )整形放大,还原后的编码数据直接送人IC3 (VD5027 )进行解码,然后在17脚输出高电平经VDl送人运算放大集成电路1/2 IC2 (LM358 )作比较放大,使其输出端输出高电平经R6触发晶闸管VH导通,照明灯EL点亮发光。为了使遥控发射部分停止发射信号时,照明灯仍能保持一段发光时间,电路设置了R3, Q延迟网络,当IC3的17脚停止输出高电平时,仍能保持LM358同相输人端电平高于反相输人端,所以照明灯EL仍能维持一段发光时间。使用时可根据实际使用需要选择合适的R3、C3数值,以获取所需的延迟时间。
VD2、VD3、C4、C5等组成简单的电容降压稳压电路,能输出稳定的5V左右直流工作电压,供各集成电路使用。
元器件选择
IC1宜选用福建漳州无线电三厂生产的TDC1808A/1809配套的高频无线电发射与接收模块,它们只有3个引脚。发射模块1脚为电源正端、2脚为电源负端、3脚为调制信号输人端。接收模块1脚为解调信号输出端、2脚为电源正极端、3脚为电源负极端。IC3选用与VD5026配套的VD5027解码集成电路,VD5026/5027的Al一A8为编码/解码地址线,编码数高达32万组,DO一D3为数据输入/输出线,可增加遥控信息的容量,以实现多路遥控的目的。本例中这些引脚空着未用。IC2选用双运算放大集成电路I.M358oC5要求选用耐压400V的CBB型聚丙烯电容器。
TH可选用MAC97A6(IA/600V)小型塑料封装双向晶闸管,可控制100W以下的阻性负载。发射部分电源可采用层叠式电池或电子打火机专用小体积电池。
