  本例介绍采用RCM-lA/1B无线电发射与接收模块制作的无线电遥控照明开关,按一下发射机按键,照明灯亮;再按一下,照明灯灭,使用十分方便。

  工作原理

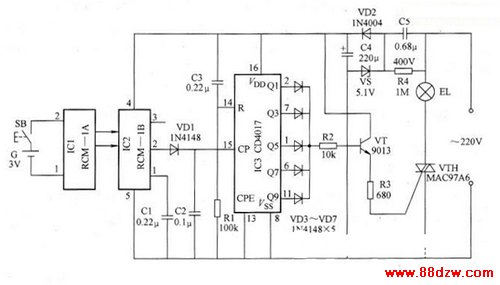

  采用RCM-lA/1B的无线电遥控照明灯电路由发射器与接收器两大部分组成,如图1所示,左边是无线电发射器,右边是无线电接收器。发射器只用了一块RCM-lA发射模块,接收器则由接收模块IC2(RCM-1 B)、十进制计数分频器数字集成电路IC3及晶闸管开关电路等几部分组成。

RCM-lA/1B的无线电遥控照明灯电路原理图

  接收器电路中VD2、VS、C4、CS及R4等组成简单的电容降压半波整流稳压线路,通电后即输出5V左右直流电压供整个电路使用。IC3的奇数输出端Q1,Q3, Q5, Q7, Q9通过二极管VD3一VD7连接到电阻器R2的左端,气当5个奇数输出端中只要有任一个输出端输出高电平时,此高电平经R2加至晶体管VT的基极使其导通,晶闸管VTH可通过VT与R3获得正向触发电流而导通,照明灯EL即被点亮发光。IC3的偶数输出端Q0, Q2, Q4, Q6, Q8(该端口在图中没有画出)均悬空不接。C3、及R1构成开关的上电复位电路,刚通电时,IC3的R端获得正脉冲,计数分频器IC3复位,卿输出高电平,其他输出端均为低电平,所以晶体管VT截止,晶闸管VTH关断,照明灯EL不亮。

  IC1与IC2为配对的RCM-lA与RCM-I B发射模块和接收模块,平时IC2的2脚输出低电平,当按下发射部分按钮SB时,IC2时:脚输出高电平;松开SB时,IC2的2脚恢复低电平。所以每按一下SB,IC2的2脚就通过VD1向IC3的CP端输人一个计数脉冲,使IC3进行计数,IC3的10个输出端卿一妙就依次轮流输出高电平。由上面分析可知,如果反复按动按钮SB,IC3的偶数输出端组与奇数输出端组就轮流出现高电平与低电平。当奇数输出端组中有一个出现高电平,照明灯EL就被点亮;当偶数输出端组中有一个出现高电平时,VTH因无触发电流在交流电过零时即关断,照明灯EL熄灭。所以按动发射按键可以轻易地控制照明灯EL的亮灭。

  元器件选择

  IC1、IC2宜选用西安华翔科技研究所生产的RCM-lA/1B微功率消耗超短波无线电发射与接收模块;IC3选用CD4017十进制计数分频器数字集成电路。

  VTH选用塑料封装小型双向晶闸管,如MAC97A6(1A/600V),可控制l00W以下的白炽灯。VS选用5.1V、0.5W硅稳压二极管,如2CW37-5.1、2CW390,0525 .1、UZ-5,1B等型号。

  C5要求采用CBB-400V型聚丙烯电容器。
