ED5026/5027构成红外遥控编码、译码电路图
[11-10 04:06:24] 来源:http://www.88dzw.com 遥控电路(综合)电路图 阅读:8413次
文章摘要:相关元件PDF下载:ED5026 ED5027 ED5026/5027是CMOS型大规模数字编码/译码专用集成电路。其中ED5026为8位编码发射器(可扩展成12位),ED5027的12位信息接收地址。它们除了可构成红外遥控系统外,还可构成射频、超声波等遥控方式,应用雨具发广泛。同类型号还有:VK5026/5027,YYH26/YYH27/YHH28等。ED5026外形引脚图ED5027外形引脚图下图中给出了分别由ED5026/5027构成的红外遥控发射/接收应用电路(遥控4种电器):发射电路接收电路
ED5026/5027构成红外遥控编码、译码电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
ED5026 ED5027
ED5026/5027是CMOS型大规模数字编码/译码专用集成电路。其中ED5026为8位编码发射器(可扩展成12位),ED5027的12位信息接收地址。它们除了可构成红外遥控系统外,还可构成射频、超声波等遥控方式,应用雨具发广泛。同类型号还有:VK5026/5027,YYH26/YYH27/YHH28等。
ED5026外形引脚图
ED5027外形引脚图
下图中给出了分别由ED5026/5027构成的红外遥控发射/接收应用电路(遥控4种电器):

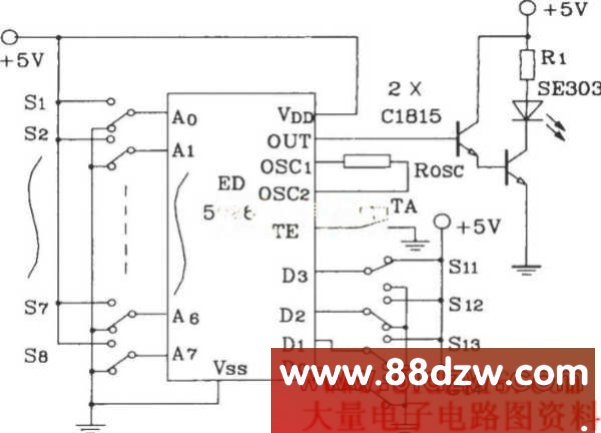

发射电路

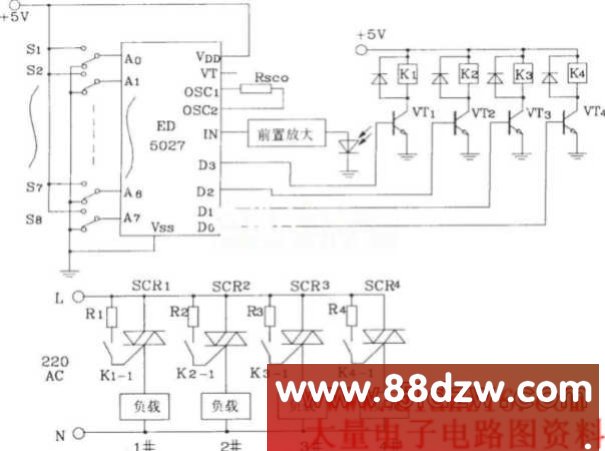

接收电路
