文章摘要：相关元件PDF下载：CD40147 MC45026 T630 T631 MC145027 CD4514 吊扇无线遥控发射电路:吊扇无线遥控接收电路:说明:发射电路中:IC1是10线-4线优先编码器CD40147;IC2是数字编码器MC145026;IC3是长波发射组件T630.接收电路中:IC1是长波接收组件T631;IC2是数字译码器MC145027;IC3是4-16线译码器CD4514.
吊扇无线遥控电路,标签：电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载：
CD40147 MC45026 T630 T631 MC145027 CD4514

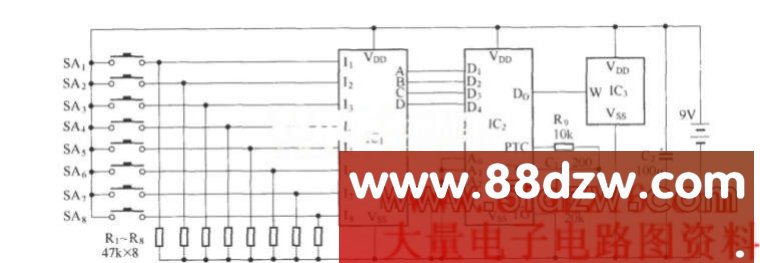

吊扇无线遥控发射电路:

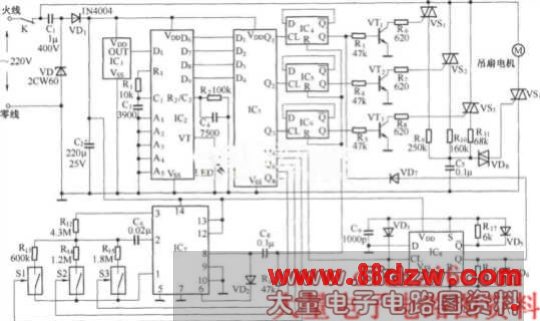

吊扇无线遥控接收电路:
说明:
发射电路中:
IC1是10线-4线优先编码器CD40147;
IC2是数字编码器MC145026;
IC3是长波发射组件T630.
接收电路中:
IC1是长波接收组件T631;
IC2是数字译码器MC145027;
IC3是4-16线译码器CD4514.
