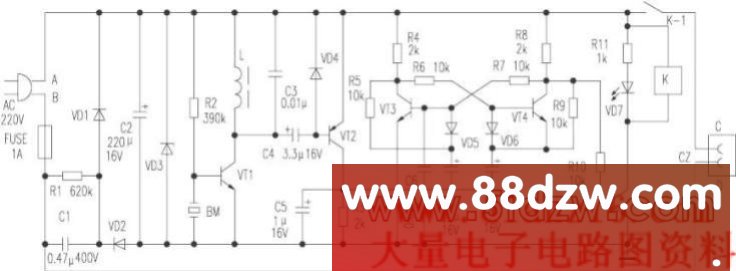

 亚超声遥控开关的品牌及电路形式众多，控制执行器件有的采用继电器；有的则采用晶闸管。而遥控发射器多采用压气式亚超声笛（其外形有橄榄形及扁圆形）。本文以附图所示的典型电路为例，简介其工作原理及故障检修两例。
　　一、电路
　　ＡＣ２２０Ｖ经Ｃ１降压，ＶＤ１、ＶＤ２整流；Ｃ２、ＶＤ３滤波稳压后为接收控制电路提供工作电源。ＢＭ为压电亚超声接收传感器；Ｒ２、Ｌ构成亚超声谐振电路；ＶＴ３、ＶＴ４构成双稳态触发器；ＶＴ５和继电器Ｋ组成控制执行电路；ＣＺ为被控负载插座。
　　二、检修实例
　［例１］在接收到发射器的遥控指令后，指示灯ＶＤ７和受控灯泡同时快速连续闪烁，并能听到继电器衔铁颤抖时产生的机械噪音，１秒钟之后，颤声停止，受控灯泡和ＶＤ７同时熄灭。
　　这种故障常常发生在遥控开关的电源电路中，当市电电压低于１８０Ｖ或降压电容器Ｃ１的容量不足时，均会因直流电源不足以向整机提供所需的工作电流，而造成驱动电路和继电器难以顺利进入正常的吸合状态，表现为吸持不牢、似吸非吸等。
　　经测市电正常，于是将Ｃ１拆下，测得其容量为０．３２μＦ，电容量已明显减小。换上一只０．４７μＦ／４００Ｖ的涤纶电容器，故障排除。
　　此外，如果Ｃ２失效（无容量）也会导致与本例相同的故障现象。
　［例２］在每次遥控开灯时，指示灯ＶＤ７和受控灯泡都要闪烁数次之后方能进入稳定的发光状态。
　　在触发脉冲产生电路中，Ｒ３为ＶＴ２的集电极负载电阻，从Ｒ３输出触发信号；Ｃ５为防止误解发。
　　本例为Ｃ５失效，用一只２．２μＦ／１６Ｖ的电解电容器代换后，故障消除。实践证明，Ｃ５的取值范围一般在０．４７～３．３μＦ之间比较得当。一般来说，容量选得较大时，遥控开关的响应时间比较长些，反之较短。
