本文介绍一种卫星接收机遥控交流开／关机电路，可安装在接收机内，利用原遥控器实现遥控延时交流开／关机功能。该电路结构简单，元件易得，制作容易，特别适合业余电子爱好者自制。
　　工作原理：电路如图１所示。市电电源经变压器Ｔ降压、整流二极管Ｄ１～Ｄ４整流、稳压块７８１０、７８０５稳压、电容Ｃ１、Ｃ２、Ｃ５、Ｃ６滤波后为整个电路供电。
　　接通开关Ｋ，稳压块输出的１０Ｖ电压加至延迟器上，此时ＩＣ１的、脚为低电平，脚输出为高电平，ＬＥＤ１点亮，继电器Ｊ１得电工作，触点Ｊ１－１吸合，卫星接收机通电工作，这时接收机开／关机控制电平输出端为高电平，ＶＴ１截止，ＶＴ２导通，使ＩＣ１的、脚维持低电平。当卫星接收机待机时，开／关机控制电平输出端为低电平，此时ＶＴ１导通，ＶＴ２截止，ＩＣ１的、脚电压缓慢升高。当此电压升至２／３Ｖｃｃ时，ＩＣ１的脚由高电平变为低电平，ＬＥＤ１熄灭。继电器Ｊ１失电，触点Ｊ１－１断开，卫星接收机交流关机。
　　卫星接收机交流关机后，仍可利用原遥控器开机。工作原理是：当一体化红外接收头Ｍ接收到遥控器的信号时，其输出端的脉冲波被Ｃ７滤除后为低电平，这时Ｃ８上的电压经Ｒ８缓慢放电，当电压低于１．５５Ｖ时（实测），ＶＴ５截止，ＶＴ６导通，使ＩＣ１的、脚降为低电平，脚跳变为高电平，ＬＥＤ１点亮，继电器Ｊ得电吸合，卫星接收机通电工作。ＬＥＤ２为遥控信号接收指示灯，在Ｍ接收到遥控信号时，输出端的信号经ＶＴ３、ＶＴ４放大后使ＬＥＤ２点亮。

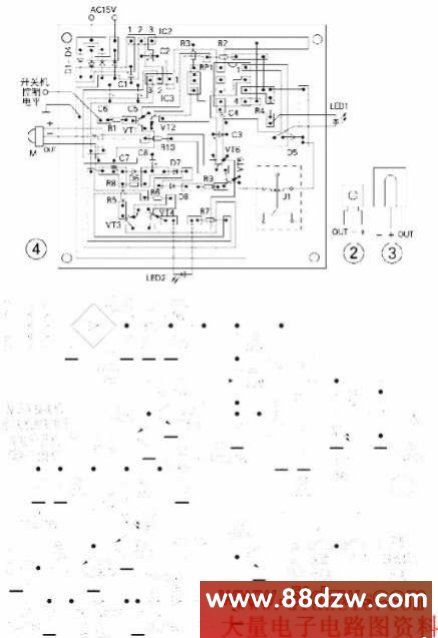

　　元件选择与制作： Ｍ选用超小型一体化红外接收头，其内部包含有红外光电变换、放大、选频、整形、日光过滤和电磁屏蔽等电路，外形似一只中功率三极管（如图２），凸起的正面是受光面，也可用图３的红外接收头，它要比图２的大一些，注意其引脚排列不一样。ＩＣ１选用ＣＭＯＳ的５５５时基电路，如ＮＥ５５５、５Ｇ７５５５等。Ｊ１选用吸合电压为９～１２Ｖ的小型直流继电器，如ＪＺＣ－２３Ｆ。ＶＴ１、ＶＴ３、ＶＴ４选用Ｃ９０１２等ＰＮＰ型小功率三极管，ＶＴ２、ＶＴ５、ＶＴ６选用Ｃ１８１５等ＮＰＮ型三极管。Ｔ选用输入电压为２２０Ｖ、输出电压为１５Ｖ的３ＶＡ小功率电源变压器。其余元件无特殊要求。图４是遥控交流关机电路的印制板图。
　　该电路只要选用的元件质量良好，焊接安装无误，一般无需调试就能正常工作。为了提高抗干扰性，遥控开机时需要红外接收头Ｍ连续接收遥控信号（ＬＥＤ闪亮）７秒以上，以免遥控电视机节目、音量等时间过长而导致卫星接收机误开机。如果需要缩短遥控开机时间，可以减小Ｃ８的容量或Ｒ８的阻值，当Ｃ８为１０μＦ、Ｒ８为１．５ＭΩ时，遥控开机时间缩短至３秒。

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　       
