遥控变色吊灯(TDC1808/TDC1809)

文章摘要：相关元件PDF下载：MK5087 TDC1808 TDC1809 YN9102 该电路采用DTMF编译码方式，可控制四组灯光.在发射器电路中，DTMF编码器的行线端和列线端外接4×4标准键盘，可产生16种指令编码。静音信号输出端MUTE在每次按键时输出低电平，使外接的发光二极管闪亮一下，作为发射指示。经过编码的信号由MK5087的TONE端输出，经电阻R2送至发射组件TDC1808向外发射;接收电路中，接收组件TDC1809接收解调输出的信号送到DTMF译码器YN9102进行译码，由D1～D4端并行输出与发射指令编码相对应的二进制码，再由可控硅控制四种颜色的彩灯。D1～D4端输

遥控变色吊灯(TDC1808/TDC1809),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

MK5087   TDC1808   TDC1809   YN9102

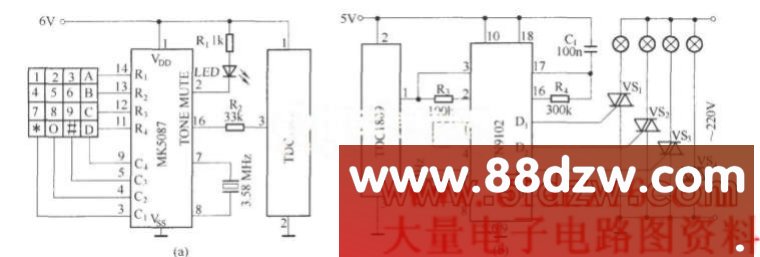

该电路采用DTMF编译码方式，可控制四组灯光.在发射器电路中，DTMF编码器的行线端和列线端外接4×4标准键盘，可产生16种指令编码。静音信号输出端MUTE在每次按键时输出低电平，使外接的发光二极管闪亮一下，作为发射指示。经过编码的信号由MK5087的TONE端输出，经电阻R2送至发射组件TDC1808向外发射;接收电路中，接收组件TDC1809接收解调输出的信号送到DTMF译码器YN9102进行译码，由D1～D4端并行输出与发射指令编码相对应的二进制码，再由可控硅控制四种颜色的彩灯。D1～D4端输出信号是锁存信号，只有重新按键发送指令时，其输出才能更新改变。
