多档可选定时器电路图
[11-21 11:02:51] 来源:http://www.88dzw.com 定时控制电路图 阅读:8739次
文章摘要:四档可选定时器,定时时间可从数分钟到四小时,四档任意选择。由于输出电流大,可提供100MA的负载电流,并且保证在预调的时间,提供有效的输出电流去驱动双向晶闸管等大电流负载,因而适用于各种需要定时控制的场合。工作原理如图所示。图中,SBl为起动开关,sB2为停止开关。当按下起动开关SB1后,直流电源经R2对电容c3充电,集成运算放大器A同相输入端3的电位高于反相输入端2,A输出高电位去触发双向晶闸管VS,使V5导通。交流电源经VS加至用电负载,定时供电开始。当释放SBl后.C3经A同相输入端放电,放电时间的长短决定于c3的容量和电阻R6一R9的阻值大小以及A反向端②电位的高低。当c3电位下降至反
多档可选定时器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com四档可选定时器,定时时间可从数分钟到四小时,四档任意选择。由于输出电流大,可提供100MA的负载电流,并且保证在预调的时间,提供有效的输出电流去驱动双向晶闸管等大电流负载,因而适用于各种需要定时控制的场合。

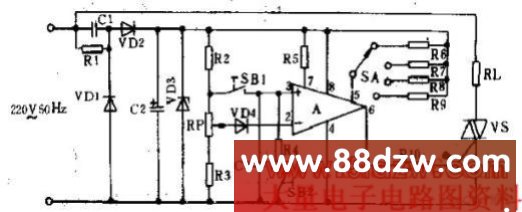

工作原理如图所示。图中,SBl为起动开关,sB2为停止开关。当按下起动开关SB1后,直流电源经R2对电容c3充电,集成运算放大器A同相输入端3的电位高于反相输入端2,A输出高电位去触发双向晶闸管VS,使V5导通。交流电源经VS加至用电负载,定时供电开始。当释放SBl后.C3经A同相输入端放电,放电时间的长短决定于c3的容量和电阻R6一R9的阻值大小以及A反向端②电位的高低。当c3电位下降至反向端电位以下时,A输出接oV,v5无控制电压而截止,定时供电结束。
停止开关sB2是在定时时间内要立即中止定时时用的。当SB2按下后,c3通过R 4迅速放电,定时立即停止。

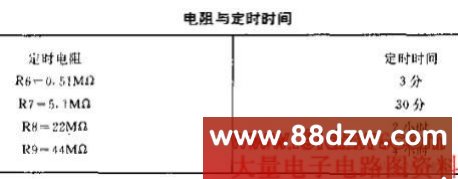

调节电位器RP.可调准A的②端基准电位。电源部分不用变压器而用电容降压供电。电路形式简单、成本低、体积小、不发热。电阻Rl为电容c1提供泄放电流回路。定时时间可参考下表。
