小电容长持续时间的定时器电路图

文章摘要：小电容长持续时间的定时器电路如下图所示，当需要几个小时的延迟时间，采用两个双输入的精确电平检测器CA3098，不需要使用大容量、低漏电的电容器。如果Rc=22MΩ、RD=100KΩ、CTK只需要16μF，就可以得到延迟时间4小时的定时器。

小电容长持续时间的定时器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

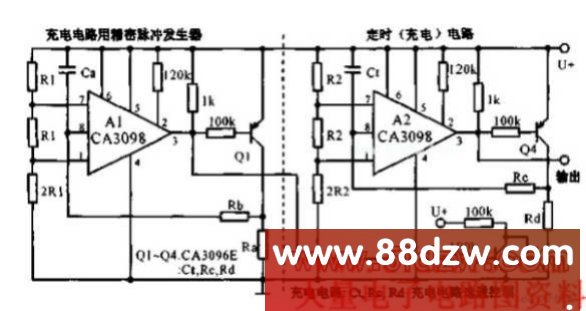

小电容长持续时间的定时器电路如下图所示，当需要几个小时的延迟时间，采用两个双输入的精确电平检测器CA3098，不需要使用大容量、低漏电的电容器。如果Rc=22MΩ、RD=100KΩ、CTK只需要16μF，就可以得到延迟时间4小时的定时器。
